13种铝合金门窗下料尺寸计算公式

固定窗玻璃扣条下料尺寸：

横玻璃扣条=W/2-边封宽度-边封卡板厚度-中立柱宽度/2=1480/2-25-1.2-20/2=703.8

竖玻璃扣条=H1-固上横高度=580-25=555 （4件）

固定窗玻璃下料尺寸：693* 545 （2块）

例题4 计算三扇四等分推拉窗TLC2415的下料尺寸

解：1、根据推拉窗的洞口尺寸2100*1500，确定预留洞口间隙，假设为10mm/每边，确定推拉窗的成品尺寸为2380*1480；

2、根据推拉窗的成品尺寸，将窗型设计为三扇四等分推拉窗，中间为固定扇，约占窗宽的四分之二，两边为活动扇，约各占窗宽的四分之一。设计要求是既能使窗扇完全打开，又能使窗竖扇关闭时竖扇完全重合。

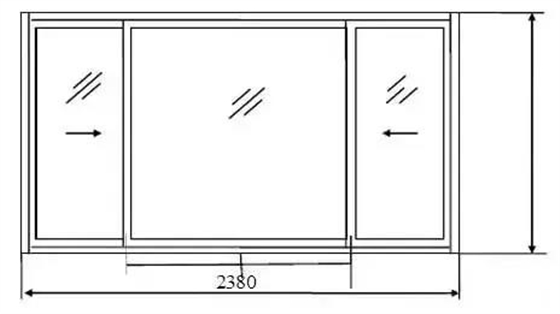

3、根据推拉窗的成品尺寸，按比例绘制推拉窗的窗型立面图，并标注尺寸；（见下图）
