被动式门窗用五金系统的研究——被动隐藏式五金系统设计探索

1 前言

自从在2010 年上海世博会上出了一栋代表世界先进水平的“汉堡之家”之后，中国开始引入了“被动房”这一源于欧洲的创新节能建筑概念，同时中国政府及地方主动作为引入并发展被动房；北京、天津、河北、山东、河南、黑龙江、辽宁、江苏、福建、陕西、内蒙古等省市出台了相关政策鼓励发展被动房，并完善了相关节能标准；促进了与建筑相关的企业对节能、环保材料的研究。

据统计，建筑能耗已占全社会总能耗的40% 以上，而通过门窗损失的能耗约占建筑总能耗的50%。由此可见，建筑的门窗节能成为关建环节，研究门窗节能也成为节能的重要方面，门窗节能除了研究型材、玻璃、胶条外，所配套使用的五金也非常关键。

2 设计理念

在门窗中五金实现了门窗的开启（包括内倒、外悬）与关闭功能；同时在框和扇中主要起连接、承重作用；以上两点在大家的认知中是显而易见的。但与隔热节能联系起来，好象是风马牛不相及，下面我们来看一以下两种窗型结构图。

图1 市场上的常见窗型

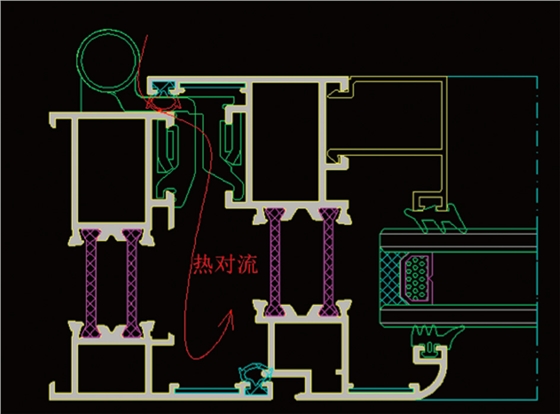

图1 是现在市场上比较常见的三种窗型，图3 为下合页, 是外挂式合页；无论使用铝合金型材，还是PVC类型材（本次讨论对象不包括木窗），为保证合页安装通道，必须对室内侧的胶条进行断割，现有的工艺水平是无法达到完全密封的，同时增加了门窗厂加工制作的难度。
