单元式幕墙节点设计存在哪些问题（2）

本文接上文《单元式幕墙节点设计存在哪些问题（1）》。

2、单元立柱的设计未考虑系统的整体排水功能

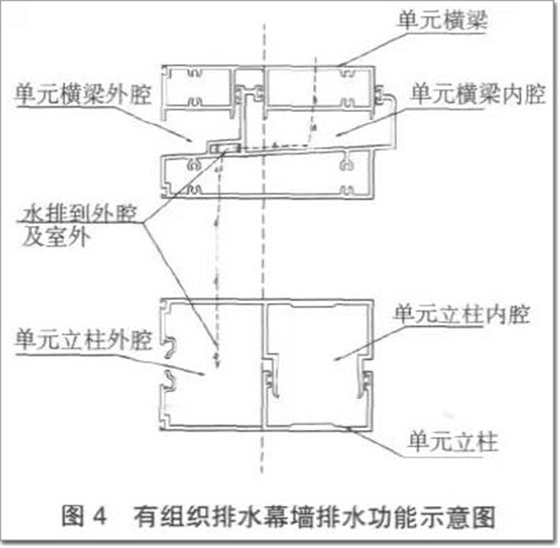

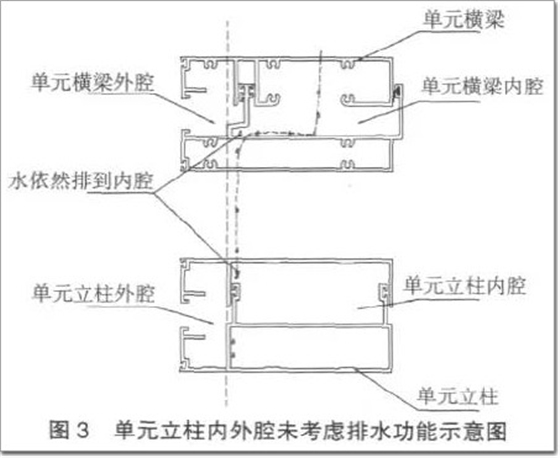

有组织排水幕墙系统(图2)，在渗漏水进入横向排水管后通过排水孔下泄到单元立柱的外腔。而目前较多设计人员随意设计单元立柱的内外腔，并未考虑好渗漏水的排放功能，渗漏水依然可能排放至单元立柱的内腔(图3)，这样雨水一直从最高层排到最底层，直至单元横梁内腔的水满了之后通过最内层的缝隙渗进室内。因此，在设计单元立柱的时候必须考虑上述因素。如图4 所示，进入内腔的水，经过横向排水管及相应的排水孔后排至单元立柱的外腔，实现水向外排出。

3、单元上横梁未设置排水坡度

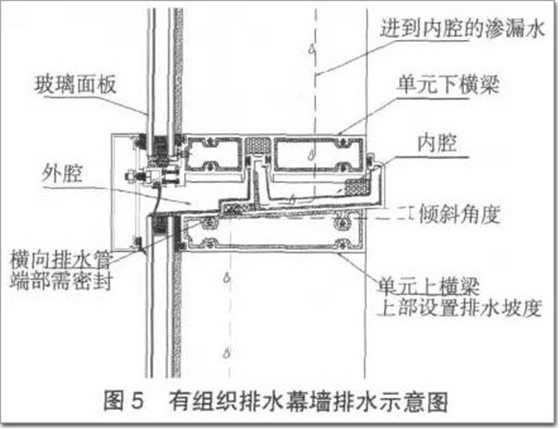

由于每个单元板块的单元上横梁在上单元板块的下部，进入内腔的水都经过并通过该横梁向外排出(图5)，如该横梁不设置排水坡度，在水进入横梁内腔后则不易向外排出，水长时间滞留在横梁内腔后，不仅对铝合金型材的防腐性能产生影响，而且在风荷载及雨水都很大的情况下，进入内腔的水易于倒灌进室内(特别是传统的单元式幕墙系统，更应设置排水坡度)。

4、最底部的单元板块未设置排水系统

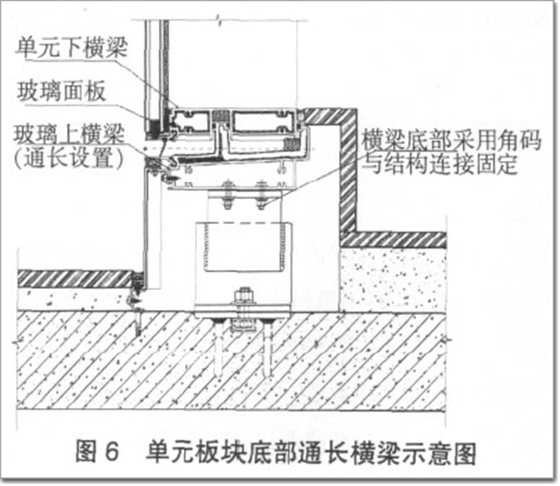

单元式幕墙系统中，进入内腔的水在经过单元板块下泄后，均通过下部的单元横梁向外排出，最底部单元板块的下部应增设通长的单元上横梁(图6)，以满足排水功能。如未设置下部的排水构造，单元立柱会一直延伸至下部(图7)，则不满足系统的排水功能，雨水直接从单元立柱向下渗漏到结构内部。
