单元式幕墙节点设计存在哪些问题（5）

本文接上文《单元式幕墙节点设计存在哪些问题（4）》。

11、支座系统未考虑三维可调节性

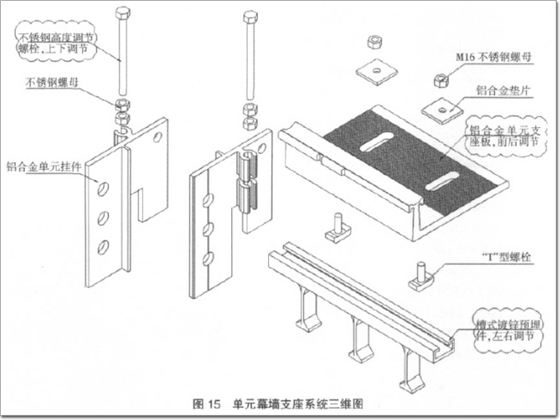

由于现场结构系统无法实现真正意义的水平或垂直布置，一般会出现凸凹不平现象，幕墙的支座系统也只能跟随结构发生变化，为此支座系统的设计必须考虑其三维可调节性能(如图15，即支座系统的上下、左右及前后的调节)。如设计出的支座系统未考虑好其三维可调性，则无法满足现场的施工要求。

12、横梁外的金属护边未考虑隔热及玻璃面板与立柱注结构胶等情况

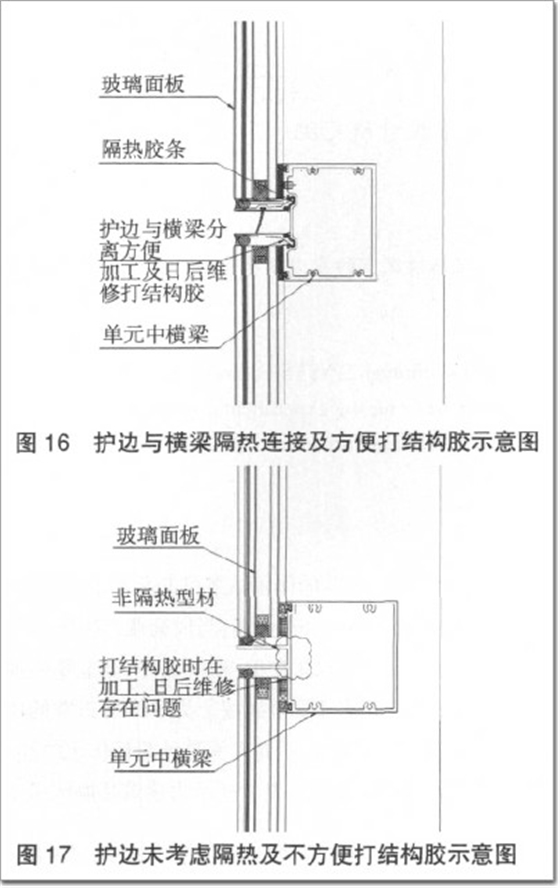

通常，隐框单元式玻璃幕墙的玻璃面板与龙骨之间采用结构胶连接固定，在玻璃面板与各横梁间注结构胶时一般都是在板块的室外部分，且注结构胶时存在一定的操作空间(图16)。如果横梁的金属护边与横梁为一整体构件，则不利于注结构胶，且也未考虑型材的隔热问题(图17)。因此，金属护边(或装饰线条)的设计应该考虑以下问题：①满足加工车间对玻璃结构胶的加工;②满足幕墙系统的隔热性能。

13、幕墙立柱设计未考虑节约造价

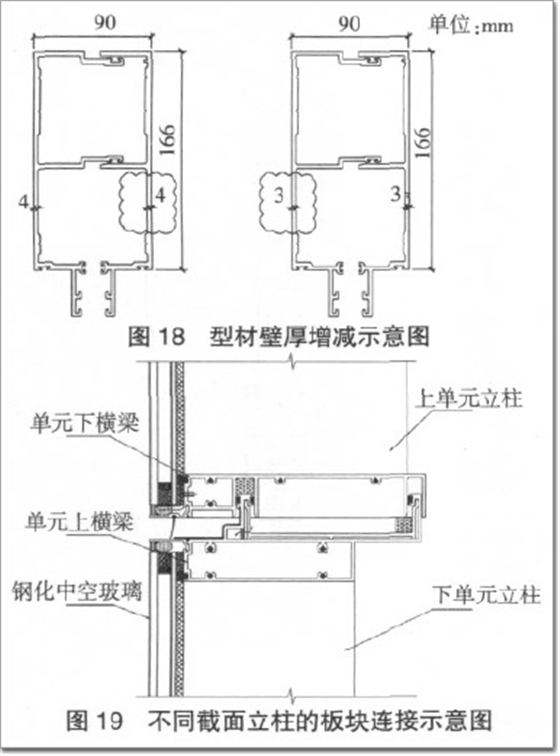

现阶段，国内外各大城市的建筑高楼林立，如何节约幕墙的造价因人而异。幕墙立柱的设计也是成本控制的重要手段，很多设计出来的图纸采用的立柱全部都一样，如果工程量大，工程造价会大大增加。为节约工程造价，立柱可按以下建议设计：①在满足幕墙立柱外观一致的情况下，根据实际情况，立柱的壁厚可增大或减小(图18)，但其壁厚必须满足相关规范要求;②根据受力要求，不同的建筑范围内采用不同截面的立柱，下单元板块的上横梁增加深度尺寸以满足上单元板块的固定(图19)。

14、单元板块的设计未考虑好幕墙防火系统的现场施工
