点支式玻璃幕墙玻璃面板的设计应注意的问题

　　点支式玻璃幕墙以其高安全性、支撑结构美观性、多样性、维修便捷性及技术领先性等特点广泛应用于大型商场、酒店大堂、展厅及展馆等建筑物上。

　　点支式玻璃幕墙玻璃面板的设计应注意的问题：

　　(1)采用浮头式连接的玻璃厚度不应小于6mm;采用沉头式连接的玻璃厚度不应小于8mm。

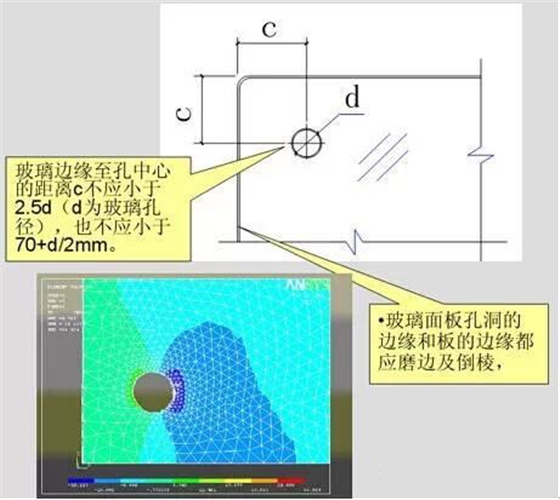

　　(2)点式玻璃幕墙采用钻孔玻璃时，则玻璃孔中心到面板边缘的距离c不应小于2.5d，也不应小于70+d/2mm。如图所示。

　　(3)当玻璃的挠度或强度在荷载作用下不能满足规范要求时，易通过增加玻璃的厚度来实现，而不易增大驳接爪件的间距来实现。

　　我们做一下比较：例如一个2000x1500板块的中空玻璃，采用坚朗公司250系列爪件，玻璃采用8+12A+6mm夹胶钢化玻璃，风荷载标准值为1.0KPA计算发现此配置的玻璃挠度不能满足规范要求，当把玻璃的配置改为8+12A+8mm就能满足要求了!价格增加了20元/m2;如果把250爪件改为300爪件同样能满足受力要求，可是价格却增加了近80元/m2。可见增加玻璃的配置要比增大爪件的间距更便宜!

　　(4)对点式玻璃的设计时应注意：玻璃的许用挠度为长边支承点间距的1/60，不同于框架幕墙，框架幕墙玻璃的挠度为短边的1/60。

　　(5)对点式玻璃的设计时应特别注意：尽量不要采用6点支承和8点支承形式。 原因如下：①由于6点或8点支承，在安装过程中很难把6点或8点调成同一平面，玻璃安装完成之后在玻璃内部就产生了一定的翘曲应力，为以后的使用埋下了安全隐患。 ②由于玻璃在荷载作用下跨中的应力最大，而恰恰6点或8点的玻璃在受力最大的位置开了孔，这就大大降低了抵抗荷载的能力。综上可见6点或8点支承的结构形式是很不可行!

　　(6)当玻璃面与竖直平面夹角大于5度时(斜幕墙)，要采用夹胶玻璃;如果同时还考虑保温，就应采用中空夹胶玻璃，并且夹胶面在幕墙面的下侧。
