点支式玻璃幕墙钢桁架作为支承结构设计时应注意的问题

　　点支式玻璃幕墙是一门新兴技术，体现的是建筑内外的流通和融合，改变了传统玻璃来表现窗户、幕墙和天顶的做法，强调透明性，将单纯支撑结构系统转化为可视性、观赏性和表现性。

　　点支式玻璃幕墙设计中钢桁架作为支承结构设计时应注意的问题：

　　(1)从上文对单管的分析可知，当计算跨度大于6米时，单管的直径已经很大，此时应采用钢桁架支承。

　　(2)钢桁架的形式有多种，一般包括如下：三角桁架、鱼腹桁架、梯形桁架、矩形桁架。这些桁架中受力最合理的是三角桁架，该桁架适用于上端没有结构的悬挑部位，例如裙房或塔楼的屋顶部位。其次受力较为合理的是鱼腹桁架，再次是梯形和矩形桁架。

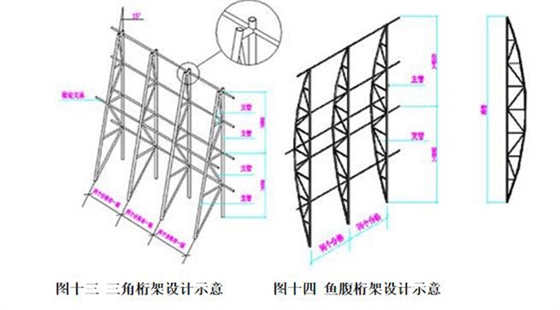

　　A、三角桁架设计时应注意以下几点：

　　①三角桁架的夹角尽量设计在15度左右，因为此时的受力和外室效果都比较合适;在夹角位置设置转接管，尽量避免尖角的存在;

　　②当三角桁架的高度大于6米时，应在桁架的背部设置横向稳定支承;

　　③三角桁架钢管外直径不宜大于壁厚的50倍，支管外直径不宜小于主管外直径的0.3倍。钢管壁厚不宜小于4mm，主管壁厚不应小于支管;

　　④三角桁架的表面要进行防锈处理，一般氟碳喷涂较多。

　　B、鱼腹桁架设计时应注意以下几点：
