点支式玻璃幕墙构造解析

　　点支式玻璃幕墙的开发与应用，一开始就显示出了较强的生命力，它为建筑大师们提供了一个新的设计空间，无疑将会促进建筑幕墙的发展与延伸。究其原因主要是它具有钢结构的稳固性、玻璃的轻盈性以及机械的机密性。由山东泰信幕墙工程有限公司设计、承建的章丘市现代农业高科生产服务区外装幕墙工程，外观通透、明亮、轻巧，设计独特新颖，具有强烈的现代感。

　　点支式玻璃幕墙又称为点式连接玻璃幕墙和点驳接式玻璃幕墙。

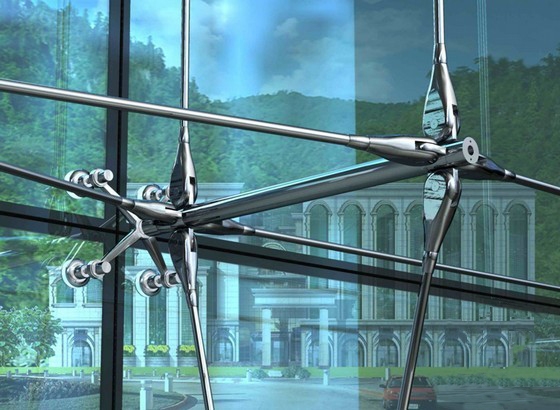

　　点支式玻璃幕墙采用透明的白玻，室外室内成为通透空间。结构系统只有拉杆、钢索等简单的构筑物，没有框架结构阻挡视线。整个空间具有明亮开阔、通透晶莹的效果。适用于大型公共建筑，如交通建筑的候车候机厅、大型商场、歌剧院等文化建筑、酒店及豪华餐厅的大堂等。

　　1.点支式连接玻璃幕墙构造

　　点支式连接玻璃幕墙有两种构造形式，一是穿透驳接式，二是背栓驳接式。

　　1)穿透驳接式。它的整体构造是由不锈钢驳接头穿透玻璃上的圆孔连接幕墙支架，不锈钢驳接头与幕墙支架承接玻璃的荷载，成为主要连接件和受力件。驳接头露在玻璃外面。穿透驳接式玻璃幕墙又分为沉头式和浮头式。

　　(1)沉头式。采用沉头螺栓固定玻璃，驳接头沉入玻璃外表面内，表面平整美观，玻璃孔洞为锥形洞，加工复杂，玻璃厚度不应小于10mm。

　　(2)浮头式。采用浮头螺栓固定玻璃，驳接头露在玻璃表面。

　　2)背栓驳接式。它的构造是不锈钢驳接头不穿透玻璃，但深入玻璃厚度的60%左右。从外观看，没有驳接支点构件，非常整体。
