建筑幕墙防雷装置之引下线

　　引下线：引下线是连接接闪器与接地装置的金属导体，建筑幕墙常用的防雷装置的引下线是利用建筑幕墙竖向主龙骨作为引下线，竖向主龙骨在伸缩缝的连接处采用电导铜线(或采用40×4铝合金片)制成的可伸缩的避雷连通导线并上下相连接，连接处上下各用M6不锈钢螺栓进行压接，并加不锈钢平垫和弹簧垫，设置均压环的楼层所有竖向主龙骨与横向龙骨的连接处，通过L40×4铝角码两端各用两个M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。

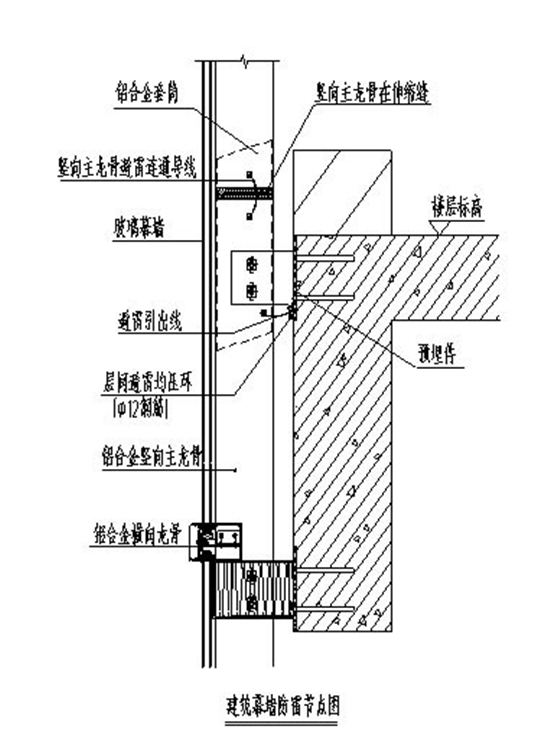

建筑幕墙防雷节点图

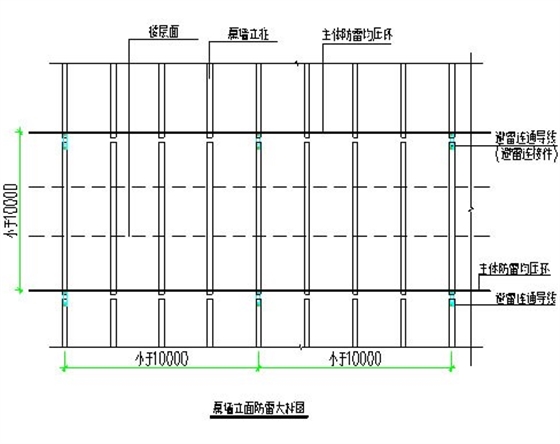

幕墙立面防雷大样图

　　对于单独作为引下线的建筑物，宜采用圆钢或扁钢，通常优先采用圆钢，圆钢直径不应小于8mm，扁钢截面不应小于48m㎡，其厚度不应小于4mm。引下线应沿建筑物外墙明敷，并经最短路径接地，建筑艺术要求较高者可暗敷，但其圆钢直径不应小于10mm，扁钢截面不应小于80 m㎡。
