图文并茂！钢结构施工全过程解析

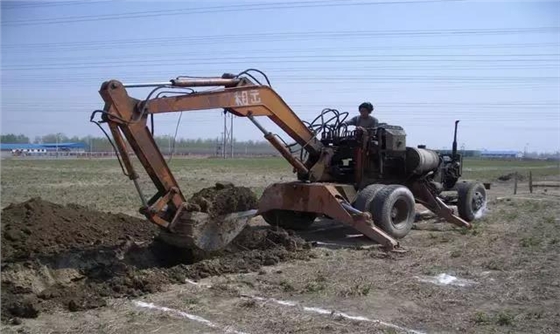

基础开挖：

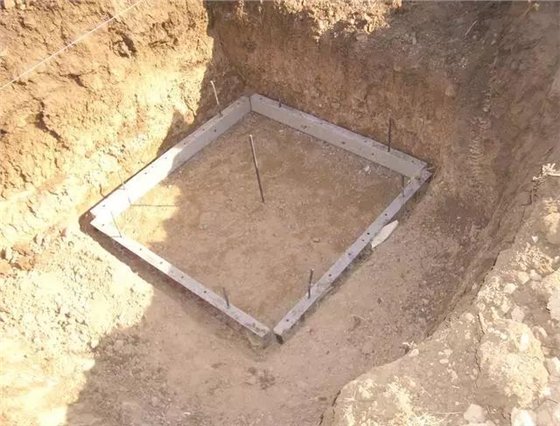

基础垫层支模：

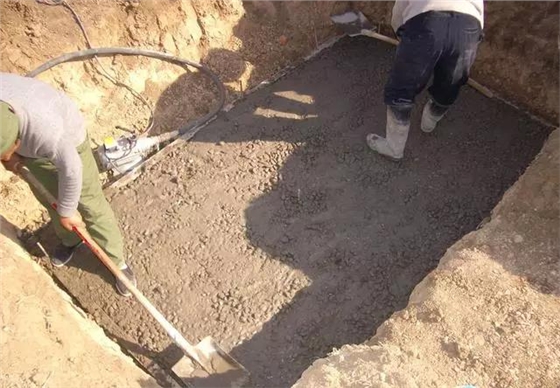

垫层砼浇注：

地脚螺栓预埋：

先将地脚螺栓按设计尺寸组立成组；按照设计尺寸制作一块“模板”，标出轴线的位置；预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内，把“模板”套到组立好的地脚螺栓上，利用经纬仪、水准仪把模板定位好，再用电焊机把地脚螺栓与钢筋及混凝土模板固定好，固定时要保证地脚螺栓与混凝土模板的相对位置。

浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。砼浇筑完毕后要派人检查柱顶标高，不符合要求的在砼初凝前整改好。混凝土浇注完毕后初凝前要重新校正地脚螺栓的位置。

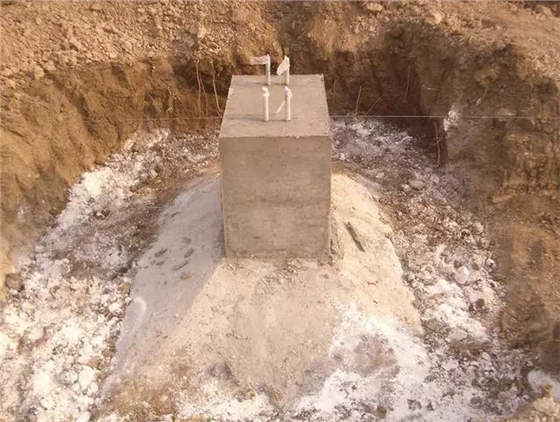

基础：
