又是一年飘雪时，你可在为低温下密封胶性能担忧?（2）

本文接上文《又是一年飘雪时，你可在为低温下密封胶性能担忧?（1）》。

1、试样A不同温度下的拉伸粘结性曲线

分别测试了试样A在23℃、-50℃、-55℃条件下拉伸粘结性，拉伸粘结性应力-应变曲线见图1。

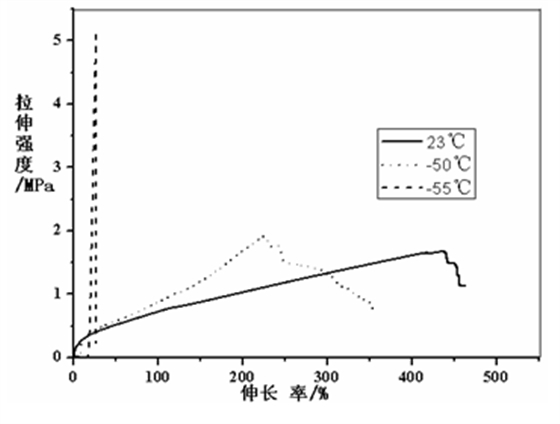

图1 试样A在23℃、-50℃、-55℃条件下拉伸粘结性应力-应变曲线

从图1应力-应变曲线可见，试样A的最大强度随着条件温度降低呈上升趋势，23℃时最大强度为1.68MPa，在低温条件-50℃时最大强度为1.92 MPa，在低温条件-55℃时最大强度达到5.16MPa，同时模量随温度下降也呈上升趋势。与之相反，最大强度伸长率随着条件温度降低呈下降趋势，23℃时最大强度伸长率为430%，-50℃时最大强度伸长率为226%，-55℃时最大强度伸长率下降至27%。

当条件温度为-55℃时，从应力-应变曲线可见，试样A已完全失去其橡胶的弹性力学特性，-55℃已超过了试样A的最低极限使用温度，在-55℃或更低的温度下用于结构粘结或耐候密封，密封胶极有可能无法承受接缝的位移变化而出现密封粘结失效。

2、试样B的低温拉伸粘结性曲线

分别测试了试样B在23℃、-50℃、-55℃条件下拉伸粘结性，拉伸粘结性应力-应变曲线见图2。

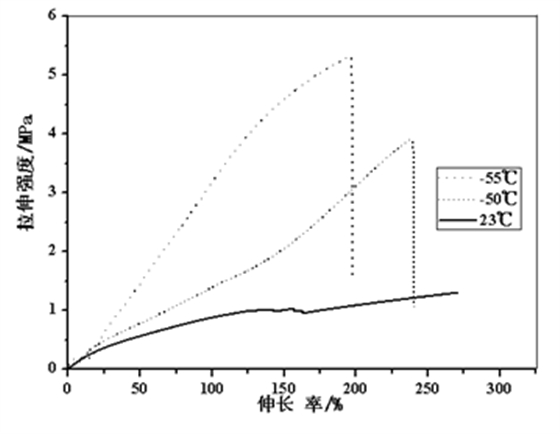

图2 试样B在23℃、-50℃、-55℃条件下拉伸粘结性应力-应变曲线
