10大常见CAD运用技巧总结，提高效率必备！

  天下武功，门派众多无法详细统计，多如牛毛，比方说我们熟知的少林派、武当派、峨眉派、逍遥派等；

  在各个门派中武功也不分高低，罗汉拳、梯云纵、峨嵋心法、北冥神功等都能各霸一方，但这些功夫都非一日练成，而是从基本功开始。

  同理，从事施工图设计也要先从基础开始，玩转CAD是必须的。

  今天就来跟大家讲讲常见的CAD技巧操作，以及常见BUG的解决办法。

  童鞋们，小板凳搬好，小本子小黑笔拿好啊，我们开始啦!

01.删除重复

  OVERKILL这个命令常用于重合的线、多段线、圆、文字、标注等内容，使用这个功能可以清除图纸中的重复物体，保留一个物体，这样我们打印出来不会出现物体变粗的情况。

  这个情况一般存在我们在整理建筑图的时候，经常会发现他们的图纸都是重复的线段，需要进行调整删除，这时可以使用这个命令来进行整理。

  动图中我们可以看出，一条线里面有多个重合的线段，使用这个命令就可以删除多余内容，最终只保留一个物体。

02.参照块边框显示与否

  这个问题我们在绘制立面的施工图使用的较多。

  绘制立面，平面参入进立面图纸，平面过大对于绘制立面比较麻烦，这时我们可以用这个命令对进行裁剪，这个边框显示就是根据个人习惯。

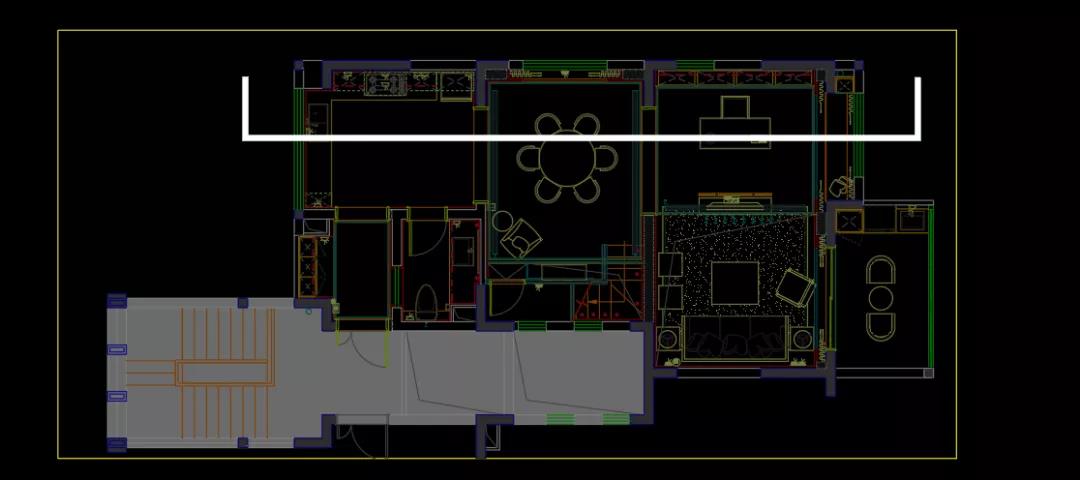

  这个我们平面参入立面，绘制的立面是白色的线位置，从图纸可以看见平面较大不太方面绘制立面，我们可以进行裁剪（下图）

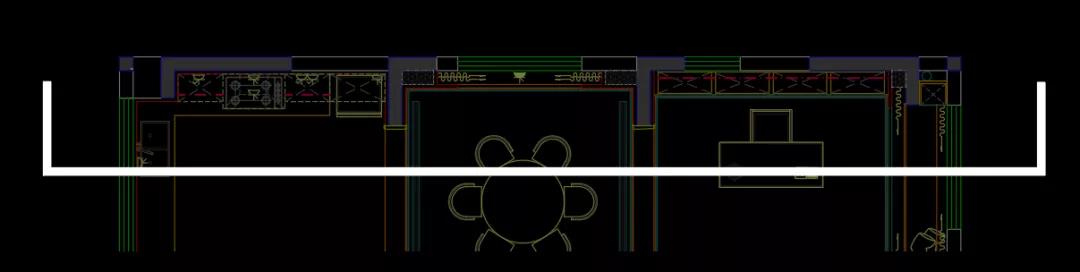

  这一张图，外边框线不显示，这个时候两种方式可以解决:

A.在输入命令XCLIPFRAM，然后输入值1

B.在面板中选择：修改--对象-外部参照-边框

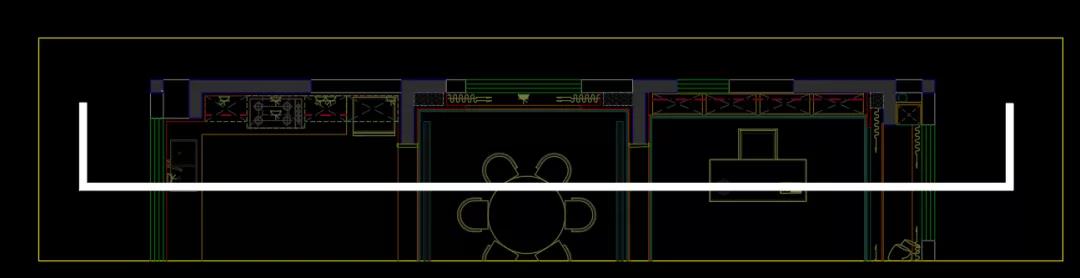

  显示边框就是这样的效果(下图)，这个也是根据个人习惯来设定，建议打开，因为方便拉伸图块内容。

03.不能多选物体，只能选择最后一个物体

  这其实是我们设置的问题，一般来说CAD设置可以连续多选很多物体：

  在op选型面板中--选择集(选择集模式--取消勾选用shift键添加到选择集)

04.CAD保存后没有bak文件出现

  一般来说画图会有bak文件，如果没有bak文件其实也是设置变量问题出现了，有2种办法解决：

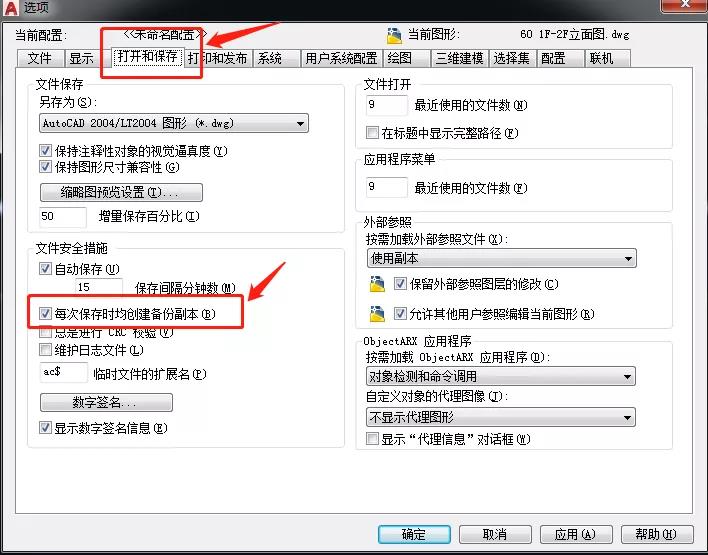

  A.OP选型面板--打开和保存(文件安全措施--勾选，每次保存时均创建备份副本)

B.输入命令ISAVEBAK，将系统变量改为1时每次保存都会创建BAK备份文件。

  为什么要设置？其实就是为了dwg文件会发生某些问题(文件有毒、文件误伤等)，为了避免问题，从而设置。

05.CAD多个图形标签怎么显示在窗口上方？

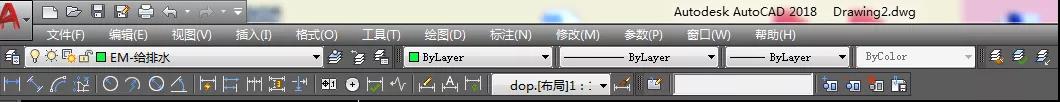

下图是不显示的CAD文件内容

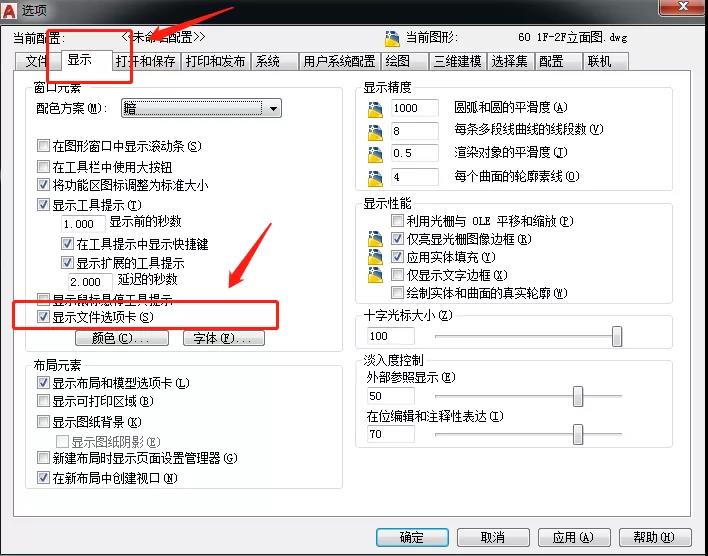

解决办法：OP面板-显示(窗口元素--显示文件选项卡)

  勾选完了就会出现文件选项卡，我们想换切换哪个就可以直接点击，不用一直切换啦~

06.删除恢复技巧

  这是一个非常实用的命令OOPS，删除了一个物体竟然还可以恢复，CAD的功能越来越强大了！！！

  but它只默认最后一个删除的物体，来看一下具体怎么操作的

07.块不能进入块编辑进行操作

  正常来说，双击点击块，就可以进入块编辑器里面进行编辑，

  但是无法进入的时候，只需要输入命令BLOCKEDITLOCK --0指定可以打开块编辑器，1指定不可以打开块编辑器

08.打印图纸没有打印样式ctb文件，如何处理？

  我们常见的打印样式是ctb样式，有的时候你打印会出现stb样式，stb不是正常的打印样式，需要进行转换成ctb样式，

  输入命令CONVERTPSYLES转换格式即可使用~

09.尺寸标注出现很多感叹号，如何处理？

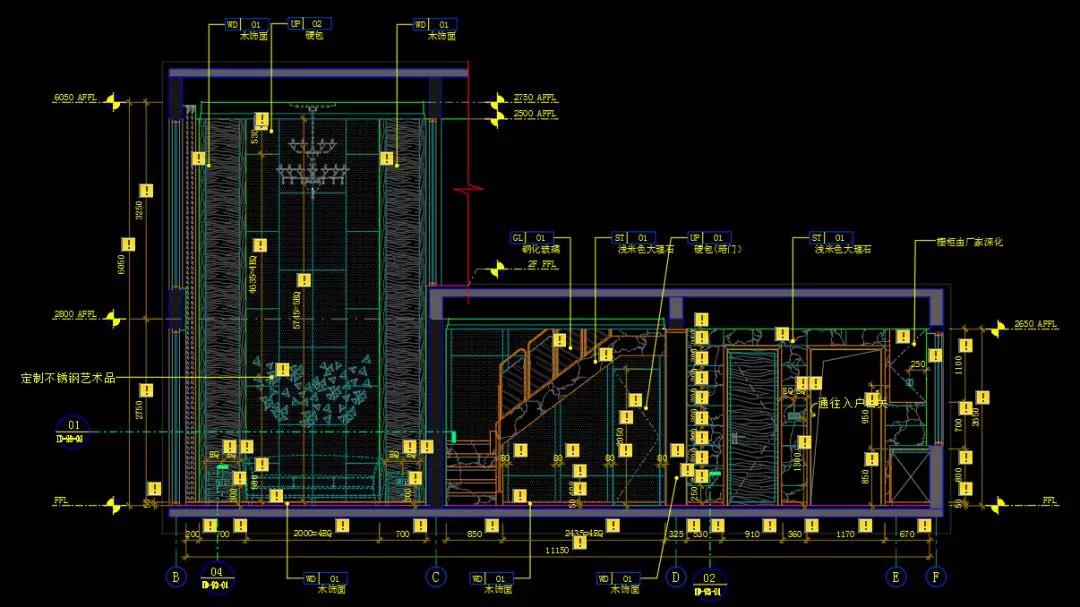

  如图这个是叫：注释监视器（检测图中标注等注释的关联性），对画图并没有什么卵用。

  那如何取消呢？输入命令ANNOMONITOR，把它的数值改成0，感叹就取消了哦！

10.MA刷子不能正常运作

  有的时候用MA这个小刷子刷物体的时候不能刷其线型，或颜色等。解决方法：MA--选中源对像--S设置---这里把想刷的打上勾即可~

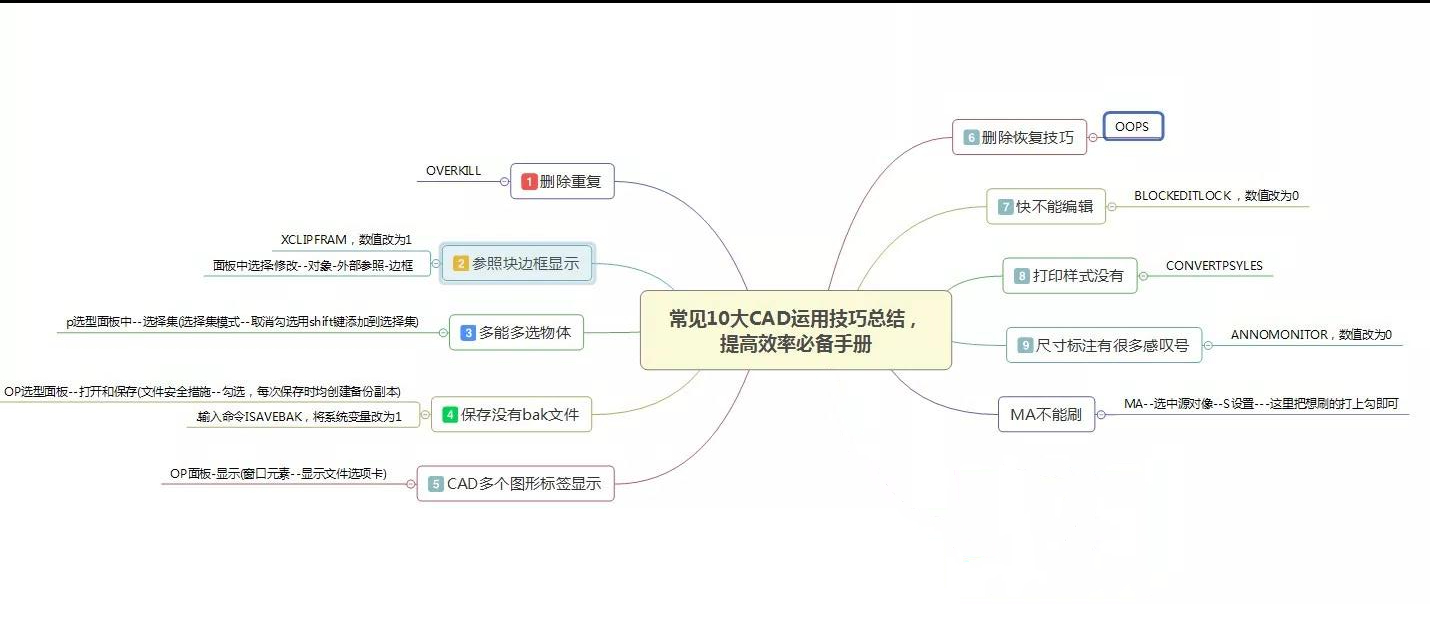

  用一张导图来回顾整篇文章的内容：

最后再给大家一个建议：

  我们可以将一些常用的命令，根据自己的绘图习惯来设置快捷键，建议最好把快捷键改成集中在左手范围内，这样一来，这些常用的命令都逃不过你的五指山了，这项看似简单的设置，实则对后期的绘图效率有很大的帮助，效率也会一点点提升。
