14种常见的金属天花节点做法，全了！

  学习金属材料的知识是设计师的一个难点，因为其形式多种多样，每种形式的工艺做法也是千奇百怪。同时，它的可塑性非常高，几乎可以做成任意形状，对设计师的创作能提供不少帮助。

今天解析金属天花的知识点，我们主要聊一聊以下3点：

1、二维曲面的金属天花吊顶，应该如何安装？

2、铝挂片的节点做法是怎么样的？

3、铝单板安装在吊顶上时，都有哪些做法？

一.金属吊顶的做法分析

  金属板材的节点构造会因为面板的材质、板块形式、尺寸规格、构造部位的不同，其工艺节点均匀不同。

  但是，常规情况来说，其安装做法基本还是以5大类做法为主，其中以“打钉式”、“卡扣式”以及“粘贴式”最为多见。

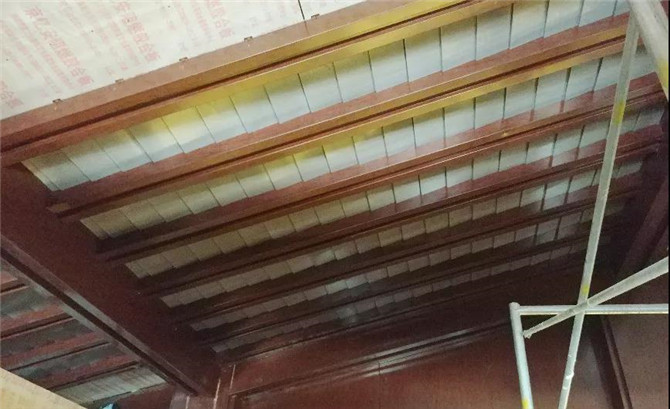

▲铝单板屋脊直接打钉固定于吊顶

  而当金属板材固定于吊顶时，除了可以通过常规的这5类工艺做法安装外，更多的则是通过不同金属吊顶类型的专用龙骨来直接安装固定。

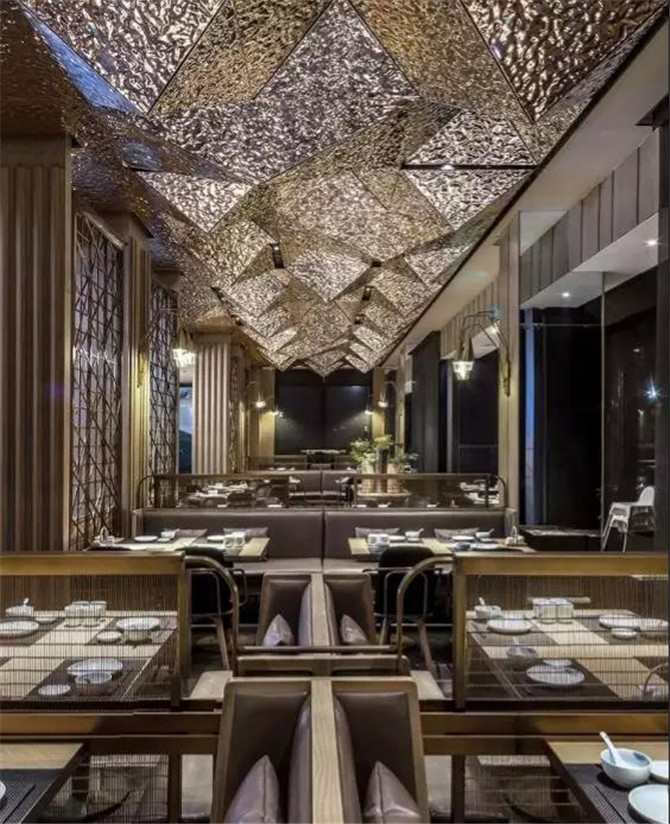

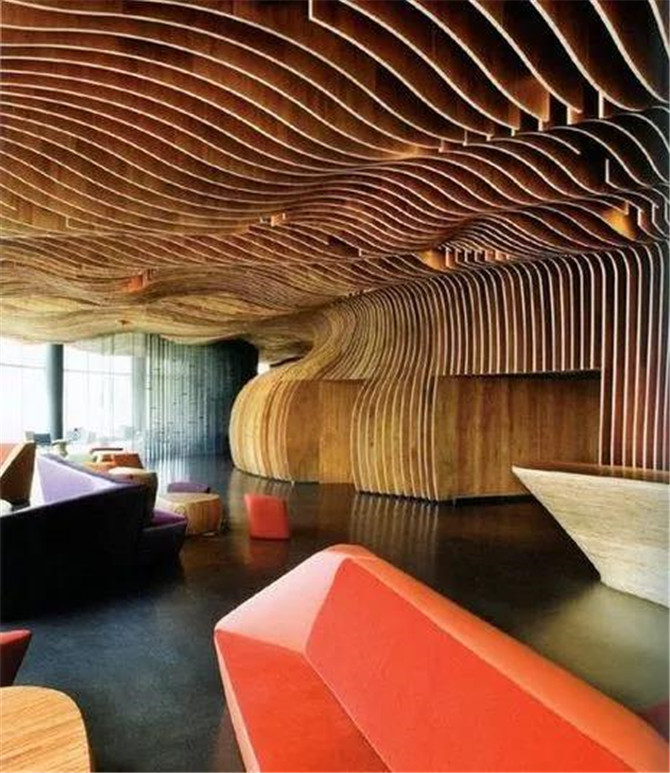

▲不规则金属吊顶

▲模块化金属吊顶

  除开一些不规则异形需要对金属板材料进行排版下单的情况外，咱们常见的金属吊顶多以“模块化金属吊顶”为主。

  今天解析14种通过“金属板专用龙骨”的方式来安装的“模块化金属吊顶”节点做法。

  下面我们通过三维模型加节点图的形式，对“模块化金属吊顶”的一些形式以及安装工艺进行展示，希望有助于你的理解。

二.金属吊顶节点做法大解析

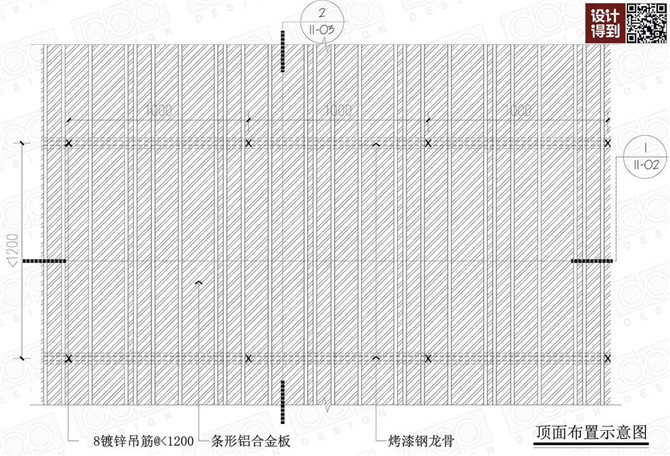

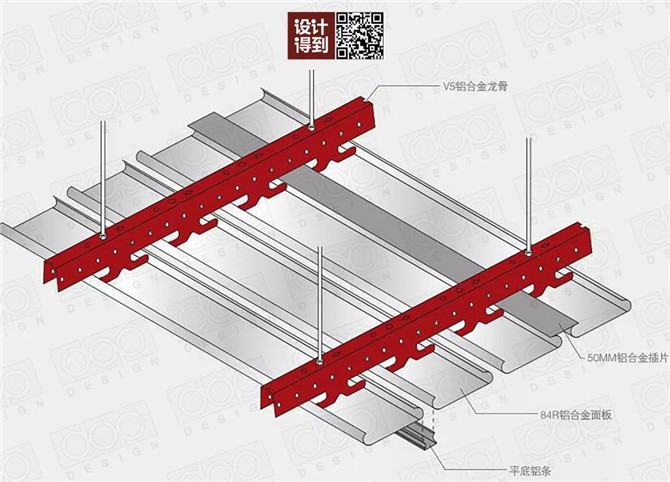

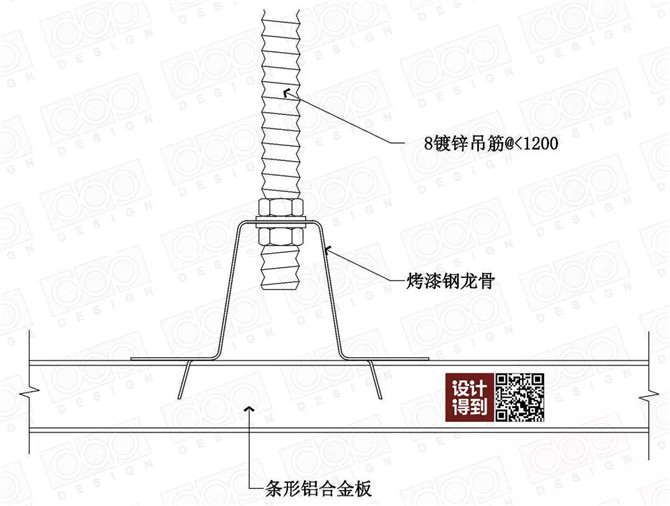

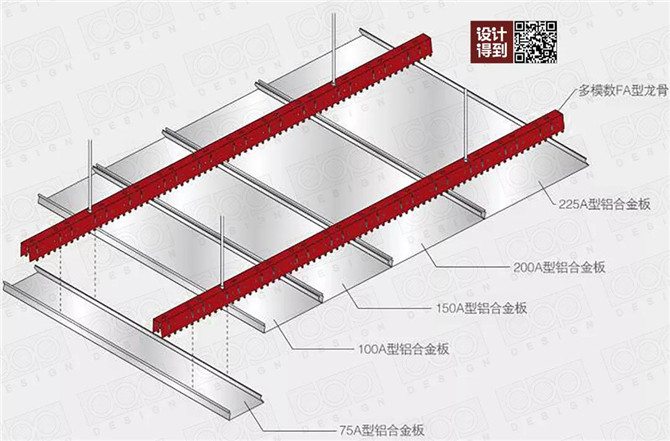

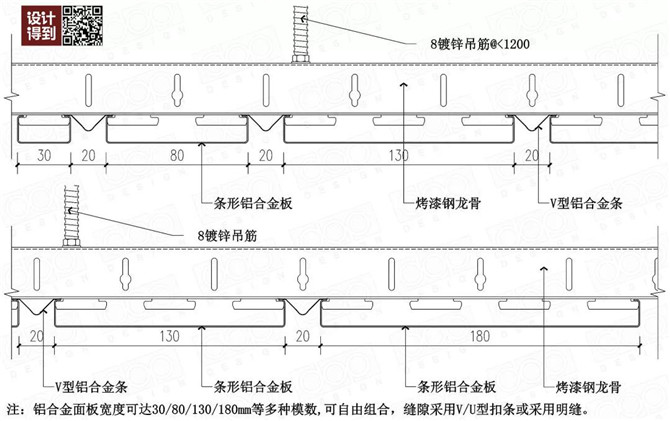

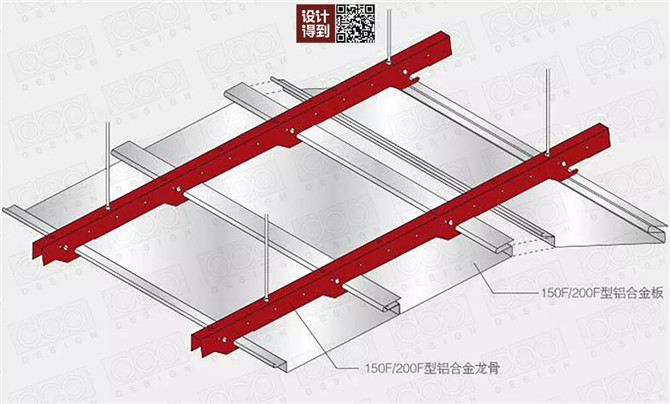

1、条形金属面板

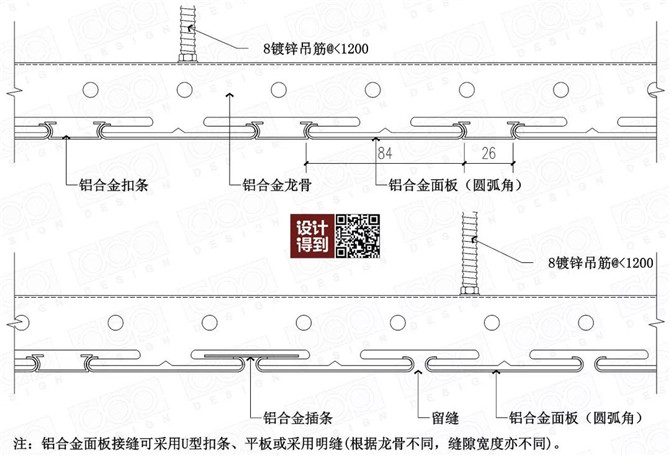

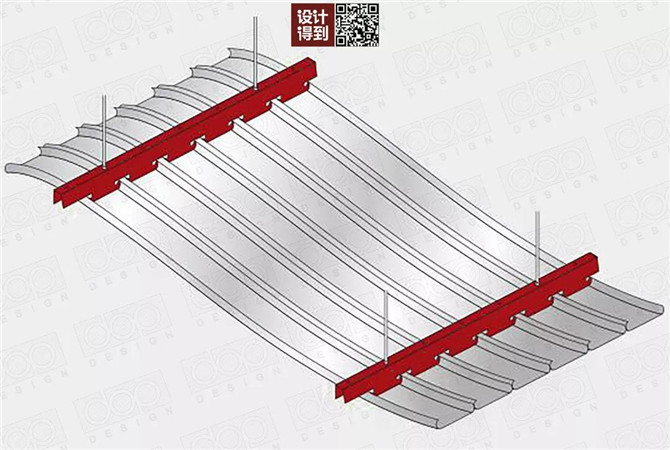

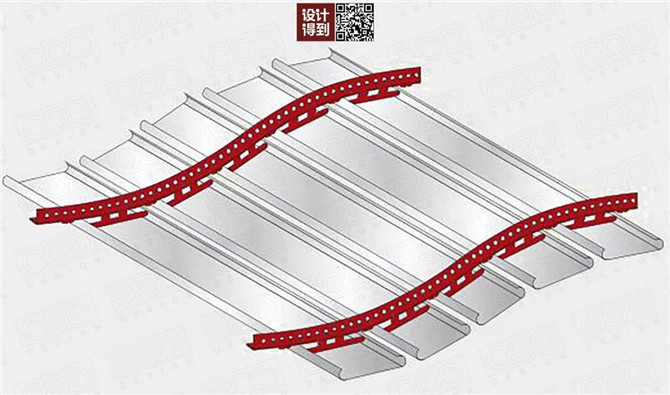

2、条形金属面板（圆弧倒角）

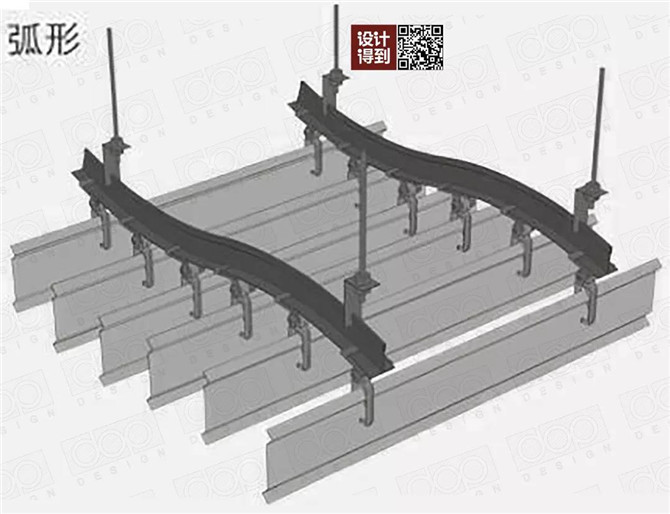

  同样，与二维曲面吊顶一样，可通过龙骨的弯曲处理，来实现弧面、斜面等造型效果。

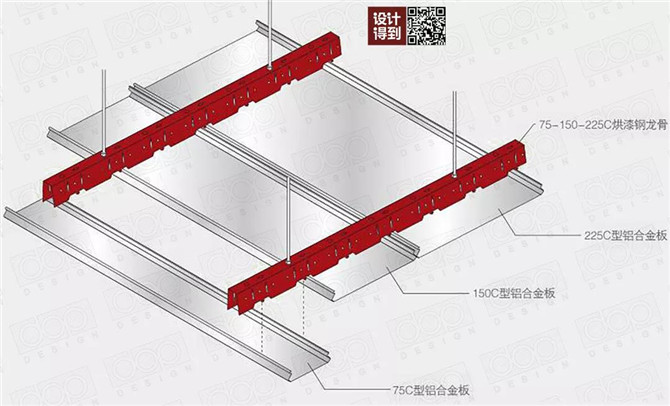

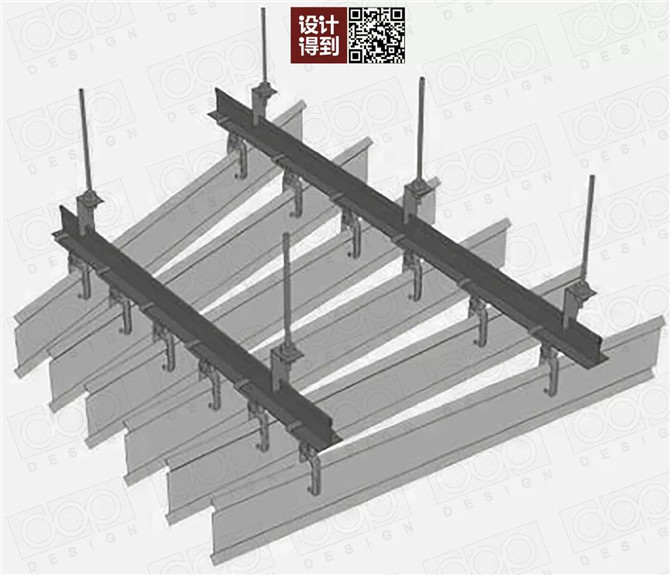

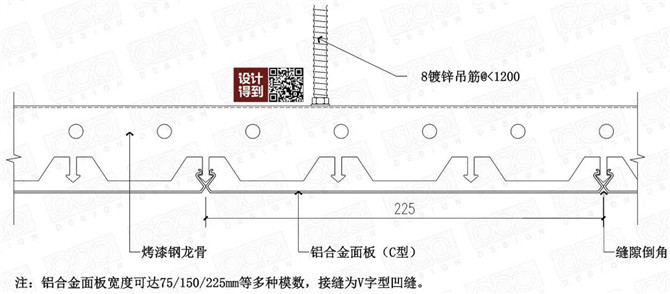

3、条形金属面板（C型）

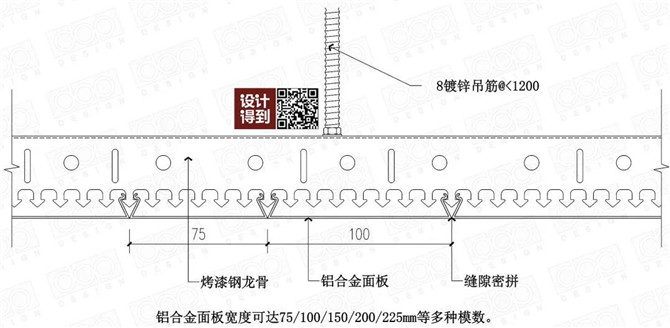

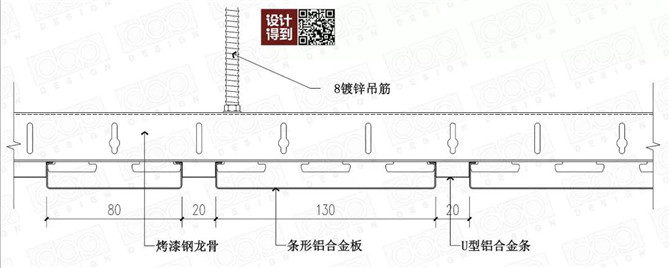

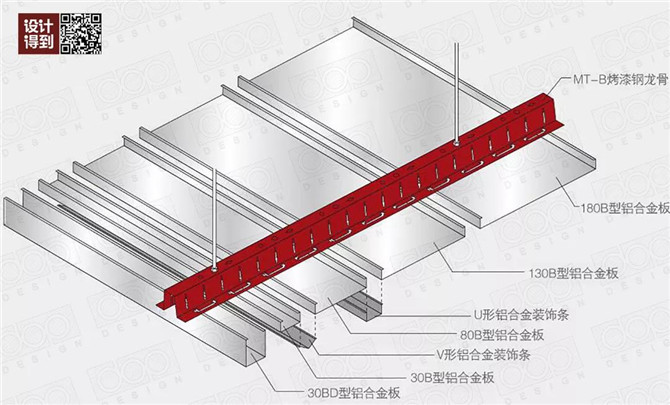

4、条形金属面板（无缝拼接）

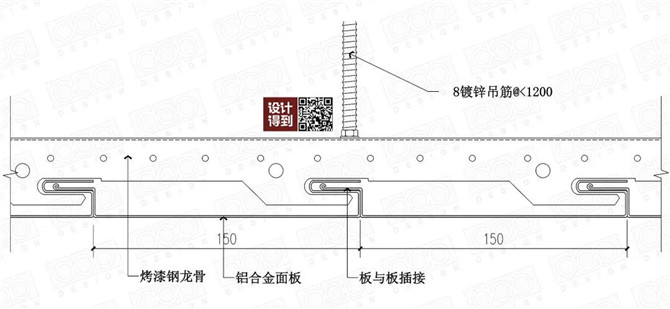

5、条形金属面板（拼插型）

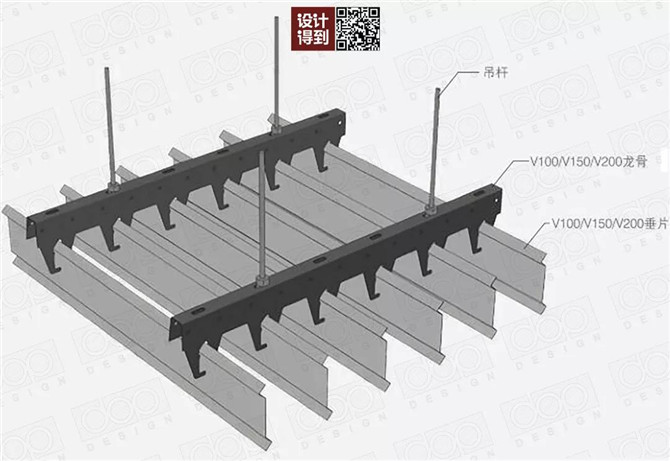

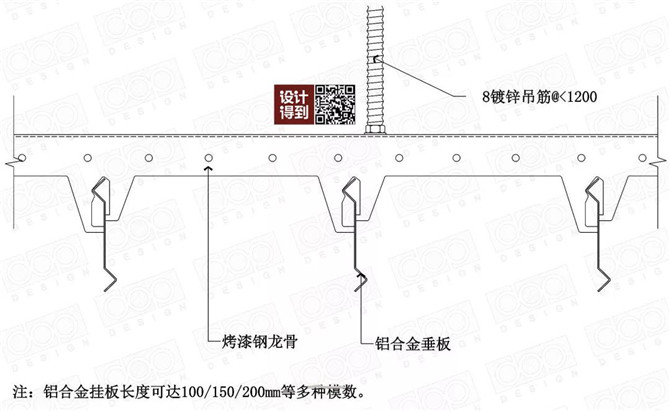

6、金属挂板（垂片）

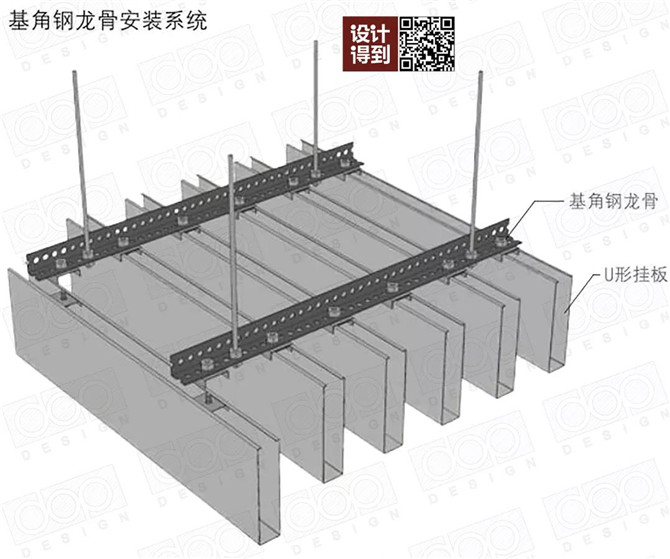

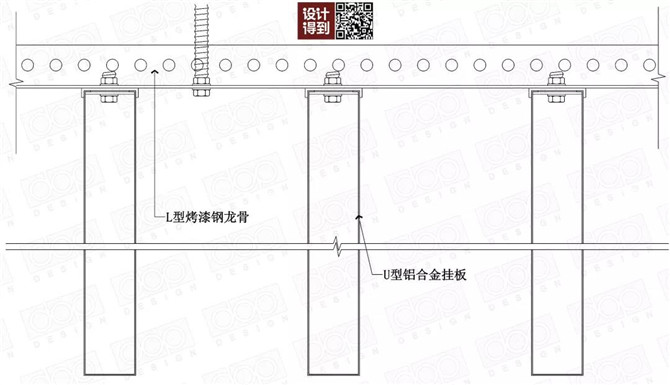

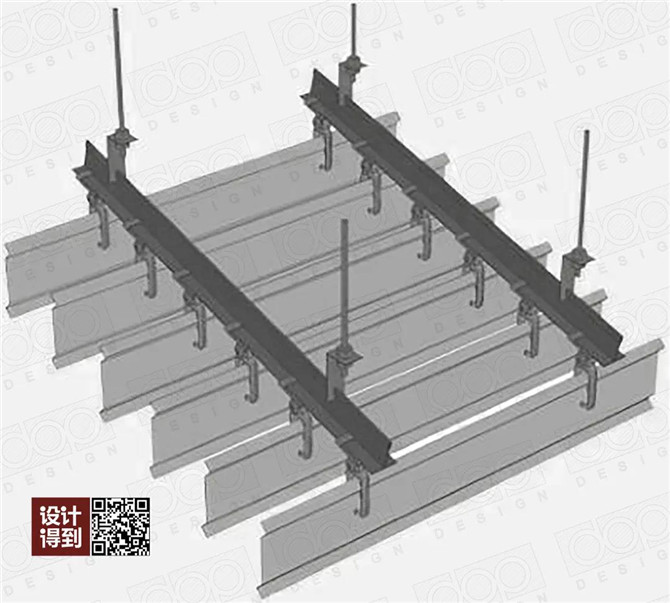

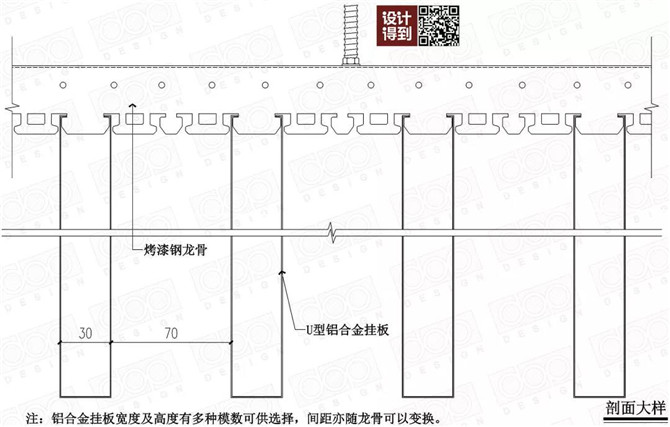

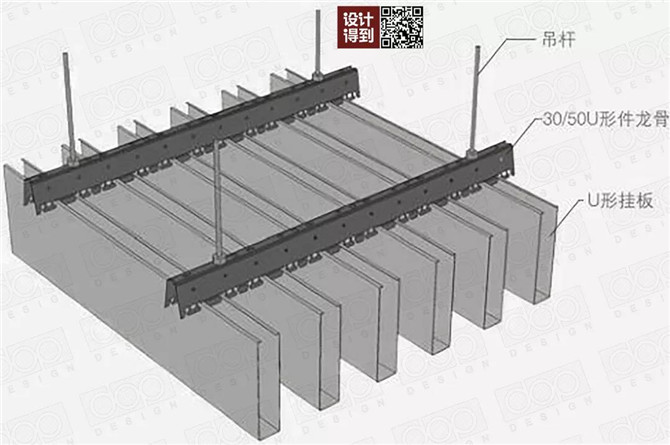

7、金属挂板（U型）

▲采用L型配套钢龙骨

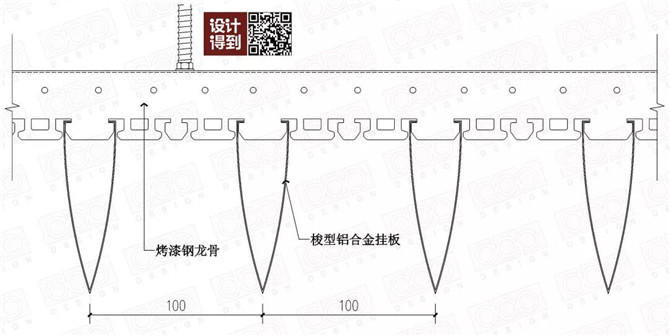

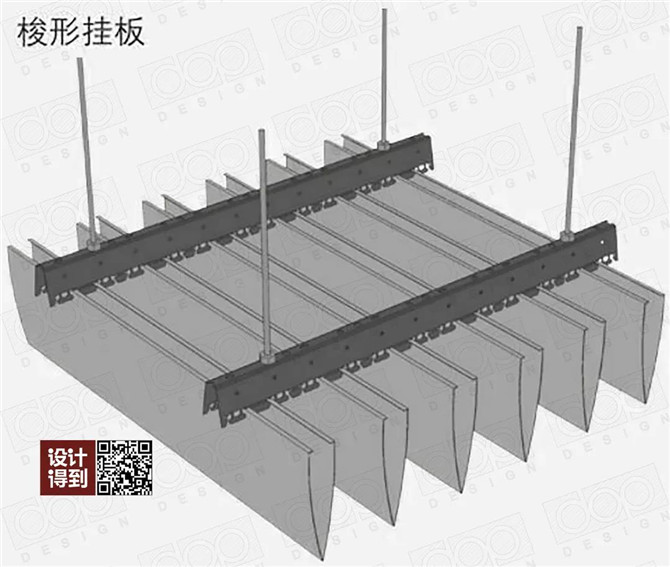

8、金属挂板（梭型）

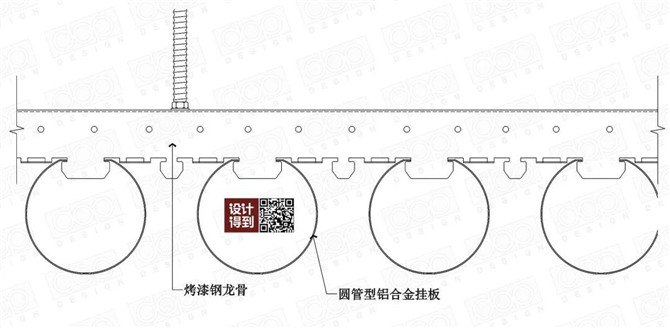

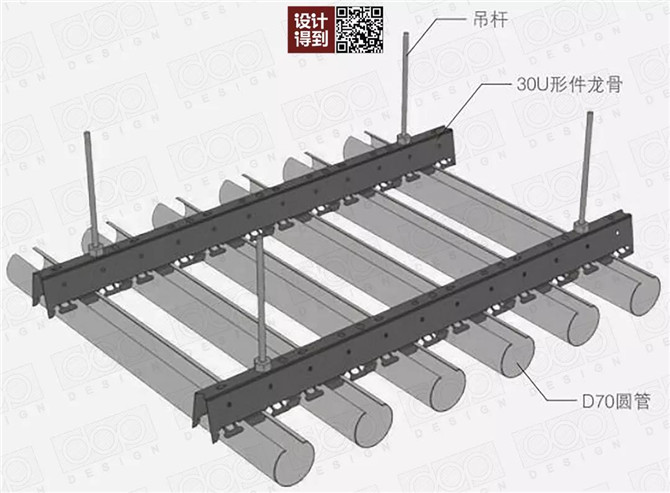

9、金属挂板（圆管型）

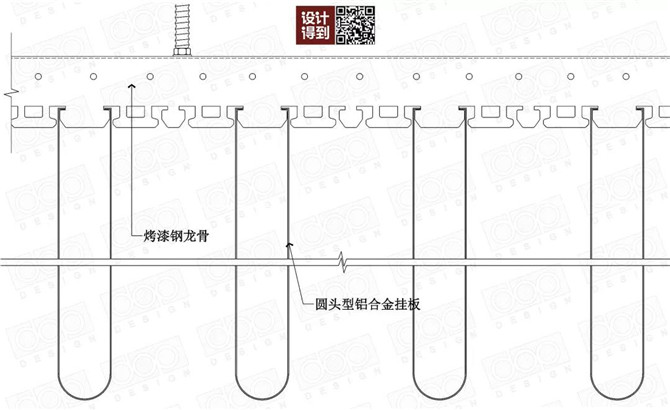

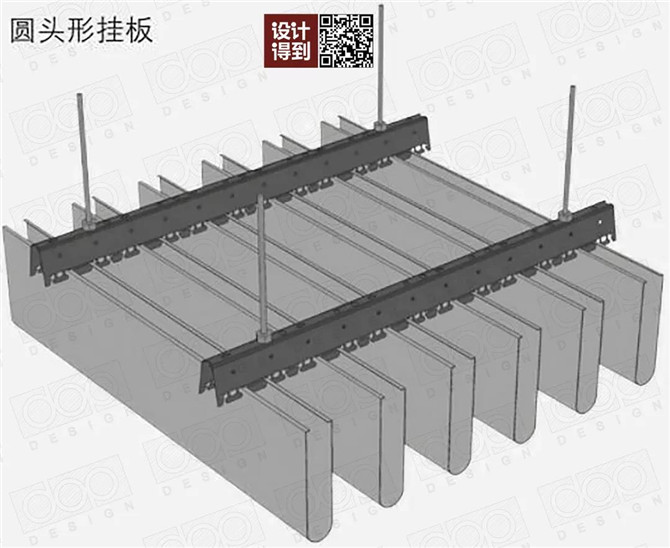

10、金属挂板（圆头型）

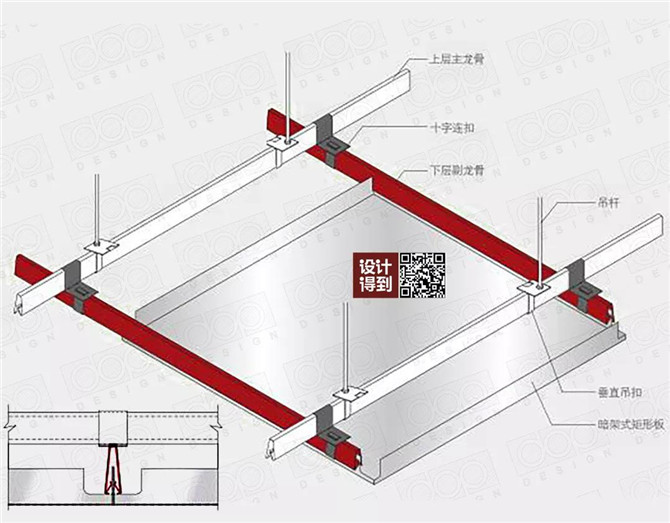

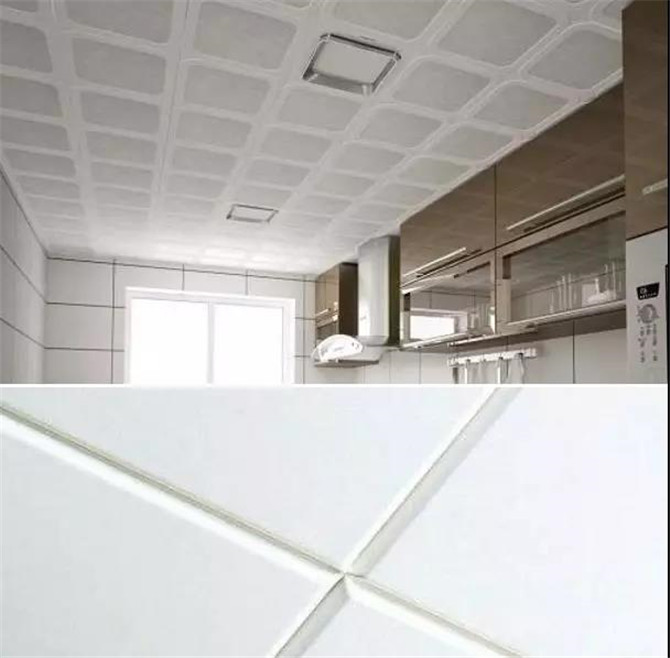

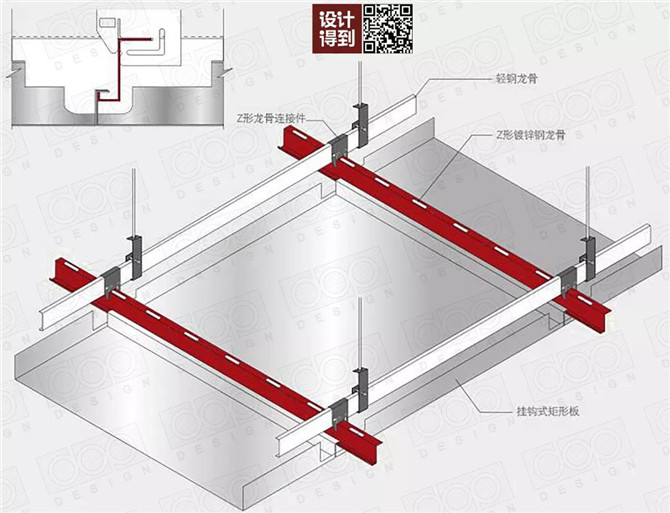

11、金属矩形板（暗架式）

  暗架式即为板块之间密拼拼接，达到龙骨隐藏的目的。

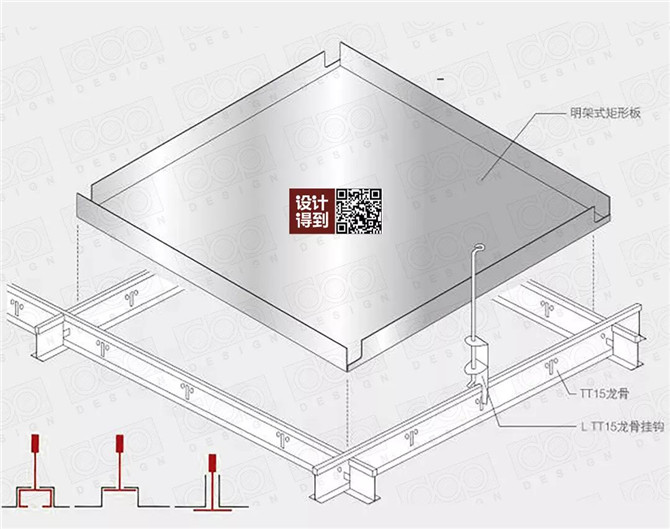

12、金属环矩形板（明架式）

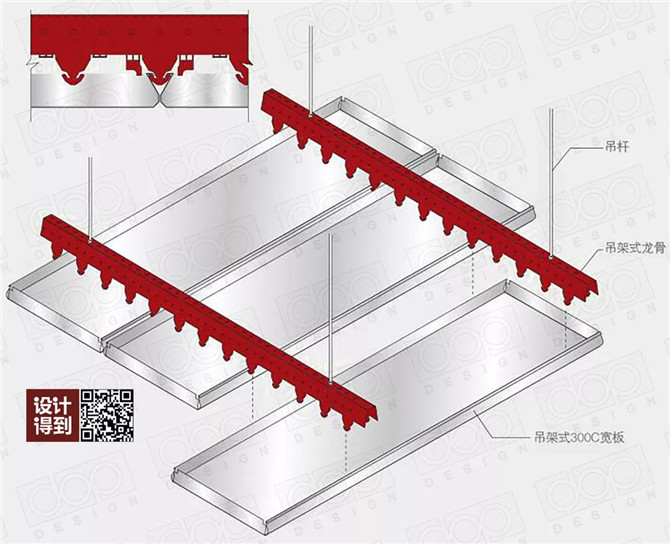

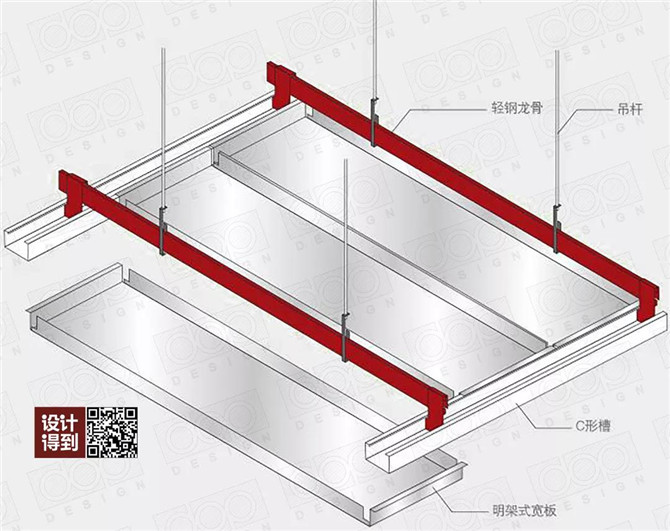

13、金属宽板

PS：板块宽度大于300mm，根据安装形式分暗架式、明架式。

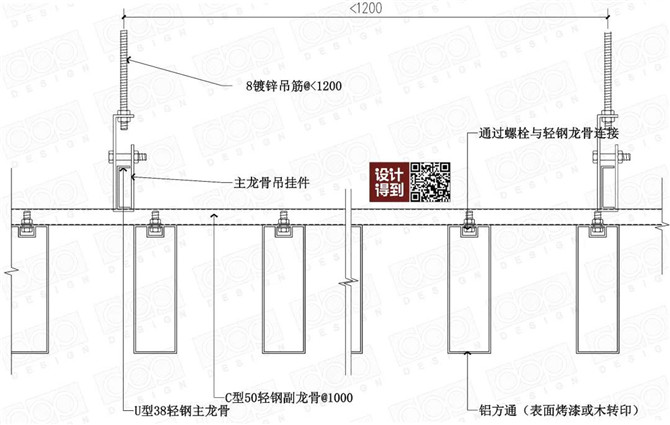

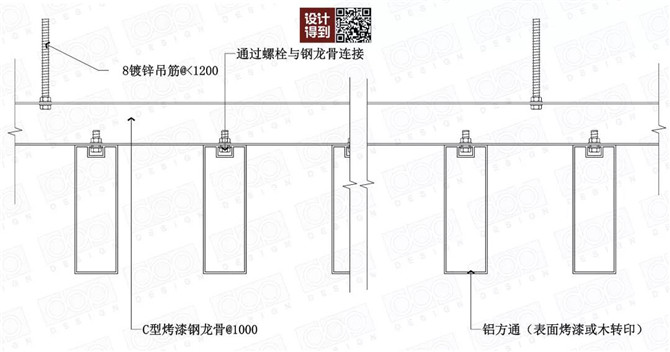

14、金属方管格栅

  这篇文章能用图说明白的就尽量不用文字。相信聪明如你，看了文章后会发现：原来金属吊顶的做法如此简单！

来源：dop设计
