玻璃幕墙防雷接地的做法

　　玻璃幕墙防雷做法在图集中比较模糊，难以作为施工依据指导施工，给设计与施工人员对幕墙的防雷做法带来一定的困惑，而雷击破坏建筑物及其内部电气设备的事件时有发生，特别是高层建筑玻璃幕墙，在雷雨天，由于高层建筑的基础电阻小和近百米高的玻璃幕墙，这些使地表的电场分布发生严重的畸变，其电场强度比一般建筑物大得多，更易受到雷击。

　　玻璃幕墙防雷接地的做法

　　(1)建筑结构施工阶段，在混凝土浇灌前，各钢筋之间必须构成电气连接，主要是作为接地体的桩筋、梁筋与承台的连接，选定作为引下线和均压环屏蔽网的梁、柱、板筋驳接处必须作牢固的焊接，焊接长度不得小于扁钢宽度的2倍且要求三面焊，圆钢直径的6倍且要求双面焊。使之成为可靠的电气连通。

　　(2)从六层、九层、十二层直至三十一层，每隔三层在建筑物四周结构楼板表面敷设一根-40×4镀锌扁钢，并与防雷引下线引出钢筋Ф12焊接，焊接长度必须符合要求，不得出现裂纹和焊瘤咬边和表面气孔等现象，焊接处刷两道防锈漆(所有焊接要求相同)，从而形成一道均压带。

　　(3)为了使玻璃幕墙竖向铝合金主立柱保持良好的接地导通，用-40×4镀锌扁钢一端与均压带焊接，焊接长度应不小于扁钢宽度的2倍且要三面焊，另一端用两个M8不锈钢对穿螺栓与竖向铝合金主立柱进行压接，为防止镀锌扁钢与铝合金的电化学反应腐蚀，在两者之间加垫1mm厚的不锈钢垫片，并加不锈钢平垫和弹簧垫。

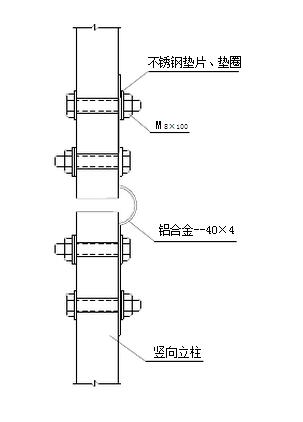

　　(4)所有竖向铝合金主立柱之间连接采用40×4铝合金制成的可伸缩的欧姆弯“Ω”进行压接，连接处上下各用两个M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。对穿螺栓压接要避开竖向立柱自身连接用的芯管。

　　(5)设置均压带的楼层所有竖向主立柱与横向梁的连接处，通过40×4铝合金角码两端各用M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。

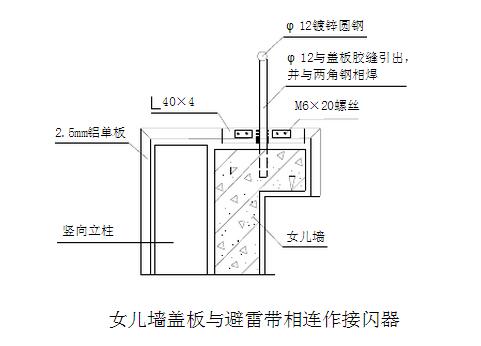

　　(6)玻璃幕墙顶部女儿墙的铝质盖板是起到引雷作用的接闪器。用Ф12镀锌圆钢沿女儿墙周圈安装，并与结构防雷引下线焊接。

　　在盖板内侧安装40×4镀锌角钢,每块铝板安装两段角钢，每段长为300mm，两段之间用Ф12镀锌圆钢焊接连通。并与女儿墙顶Ф12镀锌圆钢焊接。每段镀锌角钢与铝质盖板侧边之间用四个M6×20不锈钢自攻螺丝压接，在两者之间加垫1mm厚的不锈钢垫片，并加不锈钢平垫和弹簧垫锁紧。

　　雷击是严重的自然灾害之一，当雷电击中建筑物时，由于雷电是具有高电压、大电流，作用时间极短的瞬变过程，通常在瞬间释放出巨大的能量，把被击中金属熔化，使物体水份受热膨胀，产生强大的机械力，或分解成氢气和氧气，产生爆炸，使建筑物遭到破坏。雷击产生的高温引起建筑物燃烧构成火灾和产生高压引起触电。高层建筑安装玻璃幕墙后，玻璃幕墙对高层建筑防雷装置形成屏蔽效应，难以防范直接雷击，从而产生雷电对玻璃幕墙的雷击。强大的闪电产生静电场、电磁场和电磁辐射，使高层建筑玻璃幕墙的金属材料产生静电感应作用，在幕墙的金属体聚积与雷云极性相反的大量感应电荷，当雷云瞬间放电后，云与大地的电场突然消失，由于幕墙的金属体感应电荷无法以相同速度消散，将产生数万伏对地的静电感应电压，对人和设备产生危害。建筑玻璃幕墙设计施工应选择正规施工单位。山东泰信幕墙工程有限公司，15年专注建筑幕墙设计、安装施工。山东泰信幕墙工程有限公司是中国住房和城乡建设部授予的建筑幕墙设计专项甲级和建筑幕墙工程专业承包壹级企业，建筑装饰装修壹级企业。 专业的幕墙设计团队，经验丰富的安装施工人员，严格保证工程质量。遵循“正直做人，规矩干事”的理念，我们向客户提供最优质的一站式幕墙解决方案，服务范围包括幕墙系统的设计、材料采购、生产加工、安装施工、性能检测以及售后服务。山东泰信幕墙一直践行“培养一流设计队伍，组建一流管理团队，提供优良产品服务”的经营理念，以全面构建节能减碳为核心的绿色建筑体系为已任, 积极引领建筑装饰行业的发展，服务客户，造福员工，回报社会!
