单元式幕墙节点设计存在哪些问题（3）

  本文接上文《单元式幕墙节点设计存在哪些问题（2）》。

5、结构梁下部的中横梁未设置集水及排水构造

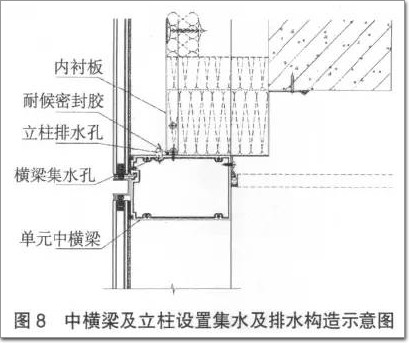

  一般情况下，结构梁前面会增加内衬板作为外观装饰或辅助防水、隔热材料。内衬板与外立面的面板之间在室内外存在温差或外立面面板未注胶的情况下，很容易出现有水滴下或滴入的情况。因此，单元式幕墙系统应在结构梁下部的横梁上部设置集水及排水功能。通常，该单元中横梁是在内衬板前面设置弧形集水孔，而两端的单元立柱在该横梁集水孔范围内也应设置排水孔(图8)，以将集水孔的水排到单元立柱外腔，从而实现水外泄。

6、单元立柱与各横梁连接后未打胶密封防水

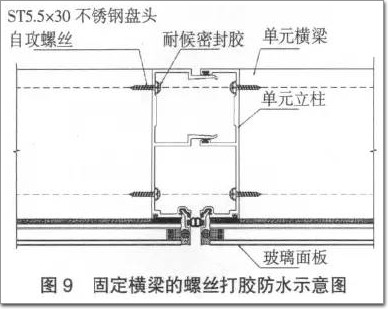

  所有的横梁(包括上下单元横梁及中横梁)与单元立柱连接后，连接固定横梁的螺丝头与立柱之间应注耐候密封胶防水(图9)。单元板块之间是通过对插连接的，相互之间存在缝隙，在雨水进入外腔或内腔后，极易通过连接横梁的螺丝孔周边进入横梁内部并渗透到室内，所以连接横梁的螺丝头与单元立柱之间应注胶密封，以满足系统的防水要求。

7、金属护边与立柱之间未打胶密封防水

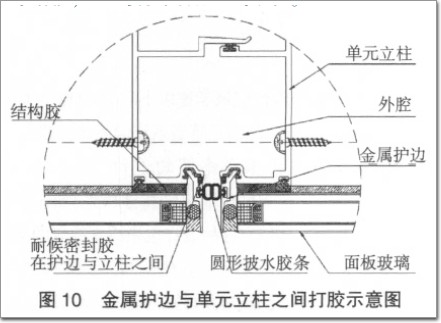

  由于金属护边处于室外，即使护边有披水胶条，雨水还是容易进入板块的外腔。如金属护边与单元立柱之间的缝隙未注耐候密封胶，则进入内腔的雨水就会通过该缝隙进入内部的空隙，以至进入室内。因此，单元板块组装完成后，应在板块侧边的金属护边与立柱之间的缝隙注密封胶(图10)，以满足防水功能，且也考虑结构胶的耐候性。

  后续文章请见《单元式幕墙节点设计存在哪些问题（4）》。
