单元式幕墙节点设计存在哪些问题（4）

  本文接上文《单元式幕墙节点设计存在哪些问题（3）》

8、单元立柱的胶条未考虑系统的气密性及水密性

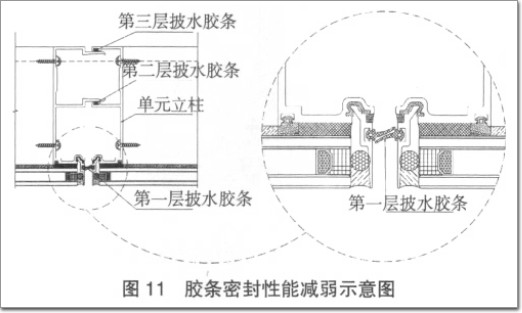

  单元板块之间通过对插形成密封，其气密性与水密性主要还是通过密封胶条与单元立柱之间的相互连接产生作用。如图11 所示，由于胶条的加工、安装及单元板块现场安装过程中出现的误差等原因，最外层的胶条相互之间的密封性能会减弱，同时影响了整个幕墙系统的气密性及水密性能。因此，第一层的披水胶条应采用圆形(如图10)，且其截面应加大，以能满足连接功能，在单元板块对插后，胶条相互之间挤压形成第一层而且很重要的密封层。

9、未考虑单元板块对插后的防渗漏措施

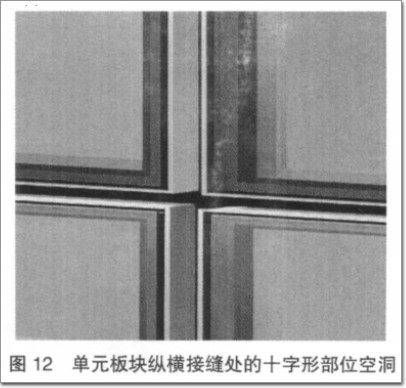

  单元式幕墙，单元间采用对插式组合构件时，纵横缝相交处应采取防渗漏封口构造措施。为了适应单元间的伸缩位移和便于拆卸，目前单元式幕墙的单元间多采用对插式组合杆件，相邻单元板块纵横接缝处的十字形部位(图12)，容易出现内外直通的情况，所以应采用防渗漏封口构造措施。通常，对插构件的截面可设计成多腔形式，单元间的拼接缝隙采用橡胶密封条等封堵措施和必要的导排水措施(如图2、图4、图5)。

10、对插后未采取措施连接两单元板块

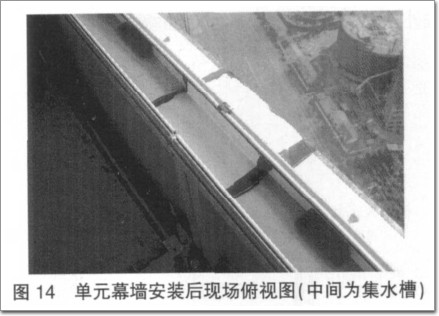

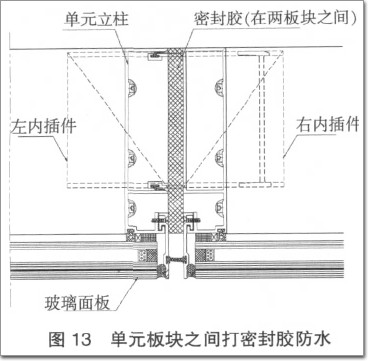

  目前，由于建筑上的要求，单元板块的高度并非与结构层处于同一标高(虽然板块的实际高度一般与建筑层高一致，但有的板块会上升突出结构，下部与下单元板块对插固定)，在单元板块对插完成后，板块之间未采用相应内插件(普遍称之为集水槽)连接两个单元板块(即板块对插后虽然有内插件，但内插件不连通两单元板块，板块之间只注密封胶防水，如图13)的做法不利于板块承受风荷载及地震作用。这样设计出的单元系统存在防排水问题及不利于承受风荷载作用，建议在单元板块对插后相互之间采用集水槽(内插件)连接固定(如图14)。

  后续文章请见《单元式幕墙节点设计存在哪些问题（5）》。
