单元式幕墙节点设计存在哪些问题（5）

  本文接上文《单元式幕墙节点设计存在哪些问题（4）》。

11、支座系统未考虑三维可调节性

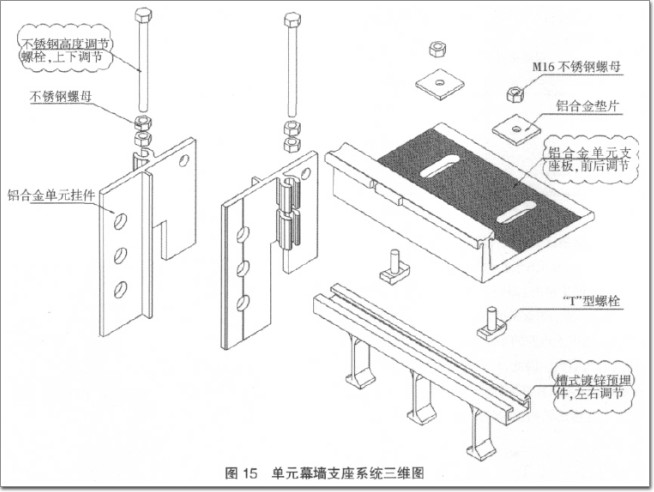

  由于现场结构系统无法实现真正意义的水平或垂直布置，一般会出现凸凹不平现象，幕墙的支座系统也只能跟随结构发生变化，为此支座系统的设计必须考虑其三维可调节性能(如图15，即支座系统的上下、左右及前后的调节)。如设计出的支座系统未考虑好其三维可调性，则无法满足现场的施工要求。

12、横梁外的金属护边未考虑隔热及玻璃面板与立柱注结构胶等情况

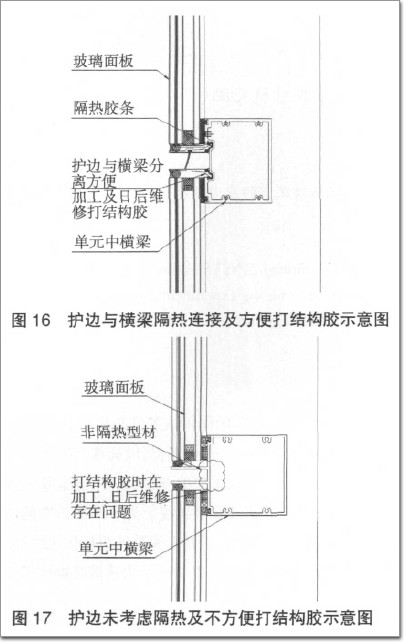

  通常，隐框单元式玻璃幕墙的玻璃面板与龙骨之间采用结构胶连接固定，在玻璃面板与各横梁间注结构胶时一般都是在板块的室外部分，且注结构胶时存在一定的操作空间(图16)。如果横梁的金属护边与横梁为一整体构件，则不利于注结构胶，且也未考虑型材的隔热问题(图17)。因此，金属护边(或装饰线条)的设计应该考虑以下问题：①满足加工车间对玻璃结构胶的加工;②满足幕墙系统的隔热性能。

13、幕墙立柱设计未考虑节约造价

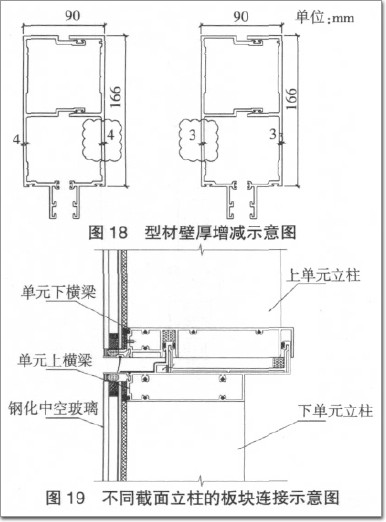

  现阶段，国内外各大城市的建筑高楼林立，如何节约幕墙的造价因人而异。幕墙立柱的设计也是成本控制的重要手段，很多设计出来的图纸采用的立柱全部都一样，如果工程量大，工程造价会大大增加。为节约工程造价，立柱可按以下建议设计：①在满足幕墙立柱外观一致的情况下，根据实际情况，立柱的壁厚可增大或减小(图18)，但其壁厚必须满足相关规范要求;②根据受力要求，不同的建筑范围内采用不同截面的立柱，下单元板块的上横梁增加深度尺寸以满足上单元板块的固定(图19)。

14、单元板块的设计未考虑好幕墙防火系统的现场施工

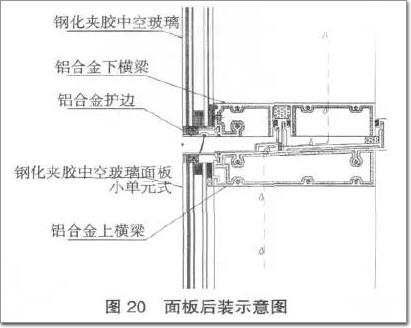

  现场的结构剪力墙、后砌砖墙或内装的施工是在幕墙施工之前进行的。由于单元板块在室外施工的技术很成熟，这种情况是能满足施工要求的，但还是要考虑好防火系统的现场施工。在单元板块、室内装修都完成的情况下，现场无法满足防火系统的安装。为此，应在设计单元系统的过程中将结构梁前面的面板设计成后装系统(图20)，具体如下：将后装的面板设计成小单元系统，当工厂加工完整个框架并组装其他面板后，连同后装的小单元板块运至现场，然后吊装单元板块固定在结构上，之后安装防火系统，最后将小单元板块固定到单元板块的相应位置并打胶密封，整套工作完成。

结束语

  随着经济的不断发展，幕墙的使用功能越来越多，不管是单元式幕墙还是构件式幕墙，也不管是双层幕墙还是单层幕墙，幕墙的设计，特别是防水设计是其重中之重。一旦在幕墙施工完成后，由于设计的原因造成质量问题或雨水进入室内等情况，基本难以解决，除非拆卸重新设计并施工，故施工前的幕墙设计是日后决定幕墙使用体验非常重要的阶段。
