点支承式玻璃幕墙的安装

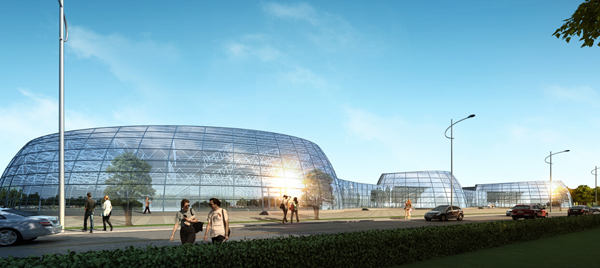

　　点支式玻璃幕墙的开发与应用，一开始就显示出了较强的生命力，它为建筑大师们提供了一个新的设计空间，无疑将会促进建筑幕墙的发展与延伸。究其原因主要是它具有钢结构的稳固性、玻璃的轻盈性以及机械的机密性。由山东泰信幕墙工程有限公司设计、承建的章丘市现代农业高科生产服务区外装幕墙工程，外观通透、明亮、轻巧，设计独特新颖，具有强烈的现代感。

　　点支承式玻璃幕墙的安装

　　a 钢结构的安装

　　⑴ 预埋件、支座面和地脚螺栓的位置、标高的尺寸偏差应符合相关的技术规定及验收规范，钢柱脚下的支撑预埋件应符合设计要求，需填垫钢板时，每叠不得多于三块。

　　⑵ 保证幕墙主要竖向构件及主要横向构件的尺寸允许偏差符合有关规范及本标准。

　　⑶ 构件安装时，对容易变形的构件应作强度和稳定性验算，必要时采取加固措施，安装后，构件应具有足够的强度和刚度。

　　⑷ 确定几何位置的主要构件，在松开吊挂设备后应做初步校正，构件的连接接头必须经过检查合格后，方可紧固和焊接。

　　⑸ 对焊缝要进行打磨。钢结构表面应根据设计要求喷涂防锈、防火漆，或加以其他表面处理。

　　⑹ 保证支撑杆位置的准确，一般允许偏差在±1mm，紧固拉杆(索) 宜采用先左后右，由上至下的顺序，逐步固定支撑杆位置，以单元控制的方法调整校核。

　　⑺ 支承钢爪安装：支承钢爪安装时，要保证安装位置公差在±1mm内。

　　b 拉索及支撑杆的安装

　　⑴ 拉索和支撑杆的安装过程中要掌握好施工顺序，安装必须按“先上后下，先竖后横”的原则进行安装。

　　⑵ 支撑杆的定位、调整：在支撑杆的安装过程中必须对杆件的安装定位几何尺寸进行校核，前后索长度尺寸严格按图纸尺寸调整，保证支撑连接杆与玻璃平面的垂直度。调整以按单元控制点为基准对每一个支撑杆的中心位置进行核准。确保每个支撑杆的前端与玻璃平面保持一致，整个平面度的误差应控制在≤5mm/3M。在支撑杆调整时要采用“定位头”来保证支撑杆与玻璃的距离和中心定位的准确。

　　⑶ 拉索的预应力设定与检测：用于固定支撑杆的横向和竖向拉索在安装和调整过程中必须提前设置合理的内应力值，才能保证在玻璃安装后受自重荷载的作用下结构变形在允许的范围内。

　　⑷ 配重检测：由于幕墙玻璃的自重荷载和所受力的其他荷载都是通过支撑杆传递到支承结构上的，为确保结构安装后在玻璃安装时拉杆系统的变形在允许范围内，必须对支撑杆上进行配重检测。

　　c 玻璃的安装

　　⑴ 安装前应检查校对钢结构的垂直度、标高、横梁的高度和水平度等是否符合设计要求。

　　⑵ 安装前必须用钢刷局部清洁钢槽表面及槽底泥土、灰尘等杂物，点支承玻璃底部U型槽应装入氯丁橡胶垫块，对应于玻璃支承面宽度边缘左右1/4处各放置垫块。

　　⑶ 安装前，应清洁玻璃及吸盘上的灰尘，根据玻璃重量及吸盘规格确定吸盘个数。

　　⑷ 安装前，应检查支承钢爪的安装位置是否准确，确保无误后，方可安装玻璃。

　　⑸ 现场安装玻璃时，应先将支承头与玻璃在安装平台上装配好，然后再与支承钢爪进行安装。确保支承处的气密性和水密性。

　　⑹ 现场组装后，应调整上下左右的位置，保证玻璃水平偏差在允许范围内。

　　⑺ 玻璃全部调整好后，应进行整体里面平整度的检查，确认无误后，才能进行打胶密封。

　　山东泰信幕墙工程有限公司，15年专注建筑幕墙设计、安装施工。山东泰信幕墙工程有限公司是中国住房和城乡建设部授予的建筑幕墙设计专项甲级和建筑幕墙工程专业承包壹级企业，建筑装饰装修壹级企业。 专业的幕墙设计团队，经验丰富的安装施工人员，严格保证工程质量。
