（二）开缝式铝板幕墙设计探讨

　　20世纪90年代新型建筑材料的出现推动了建筑幕墙的进一步发展，一种新型的建筑幕墙形式在全国各地相继出现，即金属幕墙，所谓金属幕墙是指幕墙面板材料为金属板材的建筑幕墙，简单的说，就是将玻璃幕墙中的玻璃更换为金属板材的一种幕墙形式，但由于面材的不同两者之间又有很大的区别，所设计施工过程中应对其分别进行考虑。由于金属板材的优良的加工性能，色彩的多样及良好的安全性，能完全适应各种复杂造型的设计，可以任意增加凹进和凸出的线条，而且可以加工各种型式的曲线线条，给建筑师以巨大的发挥空间，倍受建筑师的青睐，因而获得了突飞猛进的发展。

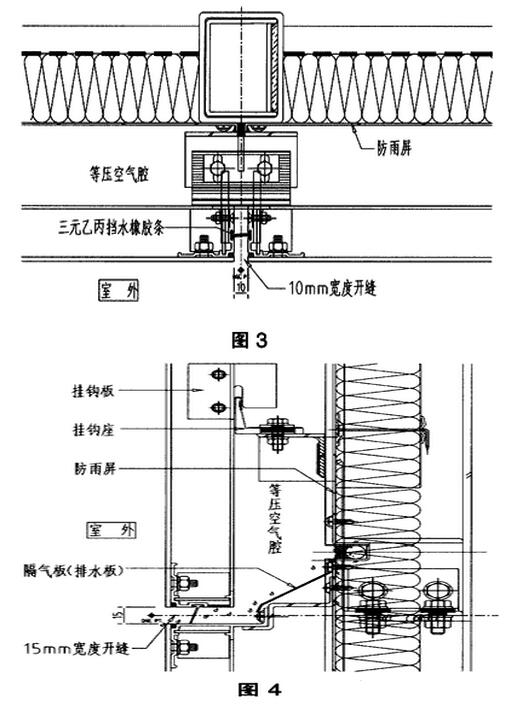

　　系统二是不折边铝板的开缝设计，铝板的不折边工艺可以使幕墙达到极高的平整度。可以避免由于铝板折边产生的弧边弯曲的现象。见图3、图4。

　　该系统的竖龙骨采用热镀锌方钢管，横龙骨用热镀锌角钢，在铝板挂点位置用4mm钢板和4号角钢做成钢支座焊接在竖龙骨上，将铝合金挂板底座固定在钢支座上，铝合金挂板底座上设置了防滑的咬合齿纹。铝板板块通过铝制挂钩挂接在挂板底座上。因铝板采用不折边工艺，铝板通过电栓焊固定副框与加强筋。板块的上边副框型材与弯曲钢板用螺钉连接。防雨屏的设置与系统一的方式相同，是由1.5mm厚的防水背板和50mm厚保温棉构成。通过每层设置的隔气板，使少量的渗漏水与冷凝水能够层层排出。与系统一不一样的是板块接缝没有完全敞开，而是通过设置挡水胶条形成连续的雨幕，使水密性能更佳。

　　在外墙的转角位置，为了防止空气串通和负风压的影响，可以在转角的两边500mm左右的位置设置竖向隔气板，通过竖向隔气板可以有效防止负风压对等压腔的破坏。

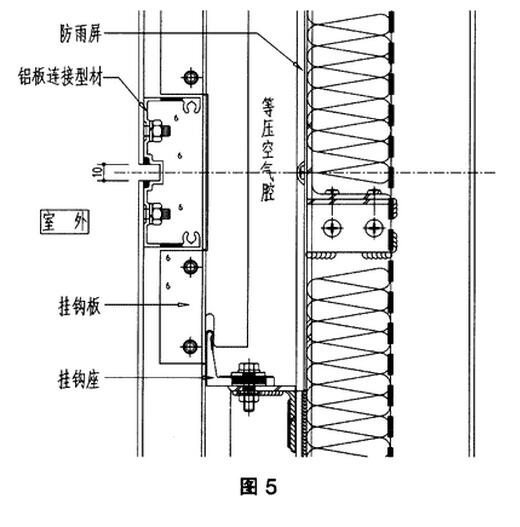

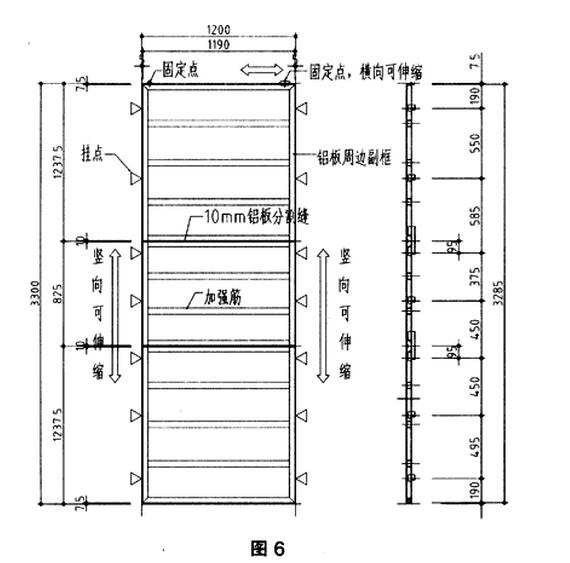

　　采用挂钩系统的幕墙铝板板块可以完全在工厂加工成为单元成品，板块可以根据实际情况以每一层或二层高度做一个板块，现场安装很是方便并且大大提高安装速度。在铝板单元中的分割接口部位是通过背后的连接铝材将2块或3块铝板连成一个单元板块，其设置及挂钩见图5。图6是一个不折边铝板单元的制作组装图，板块大小为1200mm x3300mm。根据强度要求每300mm左右布置一根加强筋，板块四周布置铝副框，挂钩安装在铝副框上，在铝板分割处留10mm分割缝，后面用连接铝料固定加强。图6并且表示了铝板板块在消化热胀冷缩对其影响的示意图，避免了常见的铝板“臌肚子”现象，并且在影响结束后能够自动复位。

　　综合上面两个系统的设一计，开缝铝板幕墙的核心是等压原理的应用和防雨屏隔气板的设置，通过开敞的接缝使等压腔内的压力Pe与外界压力PO基本相等。防雨屏保证了水密性与保温性能。隔气板有效的降低因高度变化而引起的气压差，同时形成了合理的排水通路。防雨屏与龙骨的密封是一个关键因素，接缝打胶的部位必须认真检查后方可以安装面板。系统一中由于接缝完全开敞，如果空气中灰尘颗粒太多易产生污染，所以建议不要在重污染地区采用。系统二由于采用了连续的胶条形成一道屏障，可以阻挡空气中的灰尘顺粒，故适用于污染地区和多雨水地区。
