硅酮结构密封胶冬季施工常见问题和注意事项

  目前，幕墙工程施工中使用的硅酮结构密封胶按组分分类有两种：一种是单组分硅酮结构密封胶，一种是双组分硅酮结构密封胶。这两类硅酮结构密封胶的固化机理和影响固化的因素见表1。

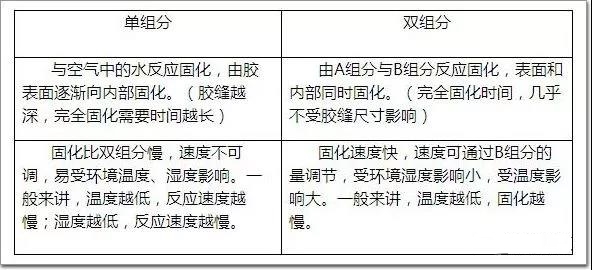

表1 单组分和双组分硅酮结构密封胶固化特点

  一些幕墙项目存在赶工期的情况，可能会在冬季施工，而冬季环境的温度低、湿度低，硅酮结构密封胶固化速度和粘接速度都会受到影响，在施工过程中很有可能遇到问题。常见的问题有：粘接不良(见图1)、固化慢(见图2、3)。

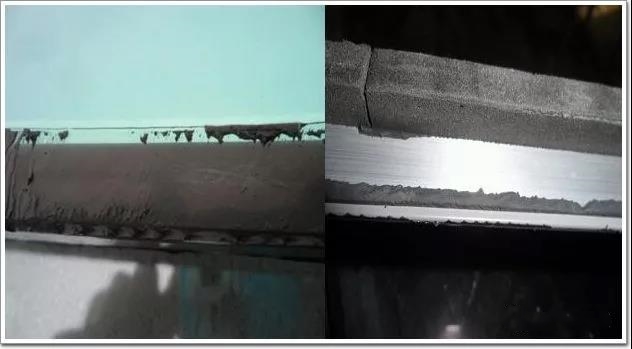

图1 西安某工程，0~5℃条件下超规范要求施工，导致能粘接良好的铝材、玻璃出现了粘接不良现象

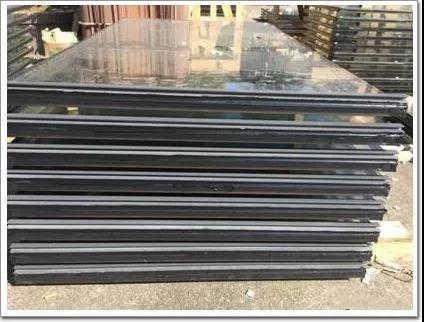

图2 低温养护条件下，单组分结构密封胶注胶深度为10mm，完全固化所需的时间由10天变为15天，养护时间延长

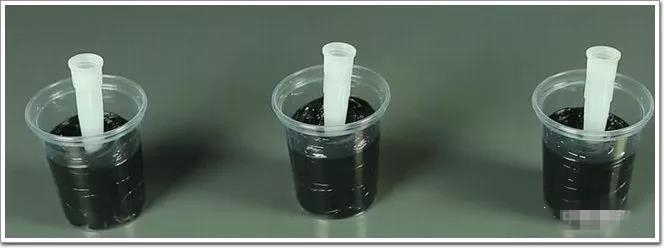

图3 低温环境下，双组分结构密封胶拉断时间由60分钟，延长到120分钟，甚至更长

  为了保证幕墙用硅酮结构密封胶冬季施工的质量，在这里向大家分享幕墙用建筑硅酮结构密封胶的冬季施工注意事项。

  根据JGJ 102-2013《玻璃幕墙工程技术规范》中9.1一般加工中规定，硅酮结构密封胶的注胶环境温度、湿度条件应符合结构密封胶产品的规定。也就是说，用户应按照硅酮结构密封胶厂家的施工工艺中推荐的使用环境要求进行施工。硅酮结构密封胶产品使用的环境要求为：温度10℃～40℃，相对湿度40%～80%的清洁环境，下雨、下雪时不能施工。

  按规范要求，制作加工厂冬季施工应要满足使用环境要求，在低温天气下尽可能提高密封胶使用环境的温度、湿度。

  在上述温度、湿度要求以外的环境，我司不建议用户施工打胶。因为：

  温度过低时，胶与基材表面润湿性降低，而且基材表面可能存在不易察觉的雾或霜，影响硅酮结构密封胶与基材的粘结性。

  在低温、低湿条件下，硅酮密封胶固化速度、粘接速度比正常情况慢，会导致养护时间变长，影响施工。

  如用户有特殊情况，需要低温环境下施工(环境温度低于10℃)，建议在使用前先进行小面积打胶试验，并进行剥离粘结性试验，确认密封胶固化、粘结良好，视情况可适当延长养护时间。有必要时，可考虑选择采用底涂液加快粘结速度，降低因环境温度过低导致粘结不良的风险。同时宜选择在全天气温较高的时间段施工，时间为上午9点至下午3点较为合适。在施工过程中，用户应加强施工过程的质量监控，以保证施工质量。

来源：广州市白云化工实业有限公司 作者：byonline
