解读：铝及铝合金的八大系列编号

  铝型材的重量较轻，在成型时的回弹较小，强度比较高，接近或超过优质钢。同时，可塑性好，当面对产品造型较复杂时，较不锈钢更易控制，具有优良的导电性、导热性和抗蚀性，且目前铝型材的表面处理工艺阳极氧化、拉丝、喷砂等已经很成熟，成为了建筑幕墙结构体系中重要的辅助材料，而铝型材在手机上的使用也越来越普及。今天，小编为大家带来八大系列铝型材及铝合金特性的解读。

  根据铝合金按加工方法可以分为变形铝合金和铸造铝合金，铝及铝合金的编号主要分为八个系列。

合金牌号表示方法

　　国际牌号(用四位阿拉伯数字，现常用表示方法)：

　　1XXX 表示为99%以上的纯铝系列，如1050、1100

　　2XXX 表示是铝-铜合金系列，如2014

　　3XXX 表示是铝-锰合金系列，如3003

　　4XXX 表示是铝-硅合金系列，如4032

　　5XXX 表示是铝-镁合金系列，如5052

　　6XXX 表示是铝-镁-硅合金系列，如6061、6063

　　7XXX 表示是铝-锌合金系列 如7001

　　8XXX 表示是上述以外的合金体系

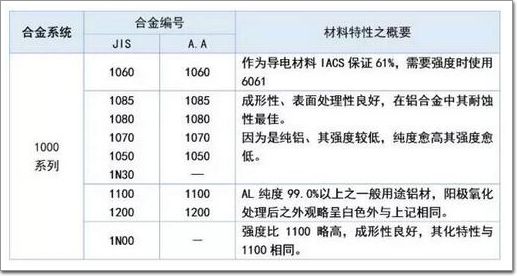

一系

  在所有系列中1000系列属于含铝量最多的一个系列，纯度可以达到99.00%以上。1000系列铝板根据最后两位阿拉伯数字来确定这个系列的最低含铝量，比如1050系列最后两位阿拉伯数字为50，根据国际牌号命名原则，含铝量必须达到99.5%以上方为合格产品。

  一系的铝成形性、表面处理性良好，在铝合金中其耐蚀性最佳。其强度较低，纯度愈高其强度愈低。

  手机上常用的到的有1050、1070、1080、1085、1100，做简单挤压成型(不做折弯)，其中1050和1100可以做化学打沙、光面、雾面，法线效果，有较明显的材料纹路，着色效果好;1080和1085镜面铝常用来做亮字、雾面效果，无明显材料纹路。

  一系的铝材都相对较软，主要用来做装饰件或内饰件。

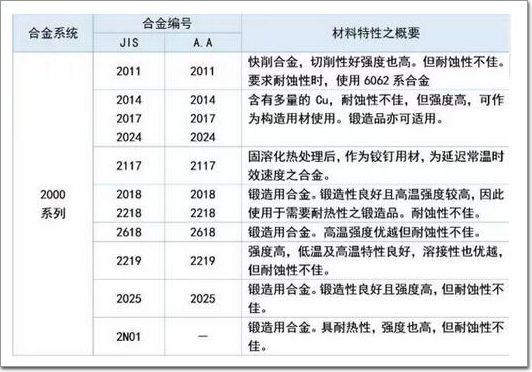

二系

  特点是硬度较高，但耐蚀性不佳，其中以铜原属含量最高，2000系列铝合金代表2024、2A16、 2A02。2000系列铝板的含铜量在3-5%左右。

  2000系列铝棒属于航空铝材，作为构造用材使用，目前在常规工业中不常应用。

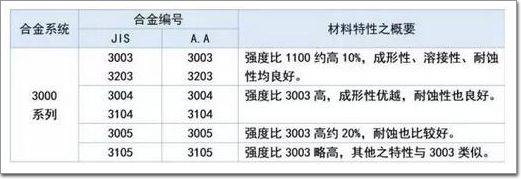

三系

  3000系列铝棒是由锰元素为主要成分。 3000系列铝合金代表3003、3105 、3A21为主。含量在1.0-1.5之间，是一款防锈功能较好的系列。

  常用作液体产品的槽、罐，建筑加工件，建筑工具，各种灯具零部件，以及薄板加工的各种压力容器与管道。成形性、溶接性、耐蚀性均良好。

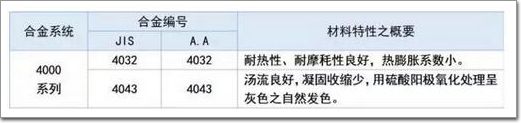

四系

  通常硅含量在4.5-6.0%之间，含硅量较高强度就相对较高，4000系列铝棒代表为4A01、4000系列的铝板属于含硅量较高的系列。汤流良好，凝固收缩少，属建筑用材料，机械零件，锻造用材，焊接材料; 熔点低，耐蚀性好，具有耐热、耐磨的特性。

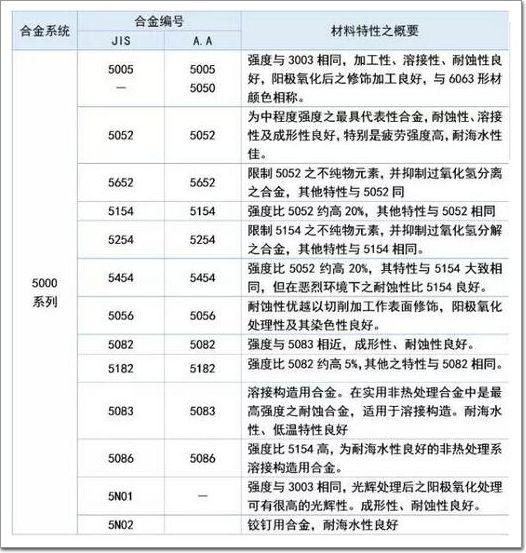

五系

  5000系列铝棒属于较常用的合金铝板系列，主要元素为镁，含镁量在3-5%之间。 5000系列铝合金代表5052、5005、5083、5A05系列。又可以称为铝镁合金。主要特点为密度低，抗拉强度高，延伸率高。在相同面积下铝镁合金的重量低于其他系列，在常规工业中应用也较为广泛。

  在手机上最常用的是5052，为中程度强度之最具代表性合金，耐蚀性、溶接性及成形性良好，特别是疲劳强度高，耐海水性佳，常用来做强度要求高的产品，但其着色效果较不理想，适合做喷砂工艺，不适合做化学打沙、雾面等，主要使用铸造成型的成型方式，不适合挤压成型。

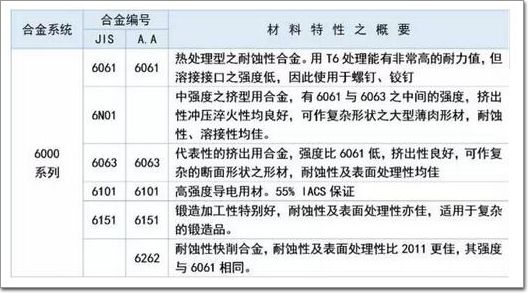

六系

  6000系列铝合金代表6061 主要含有镁和硅两种元素，故集中了4000系列和5000系列的优点6061是一种冷处理铝锻造产品，适用于对抗腐蚀性、氧化性要求高的应用。可使用性好，容易涂层，加工性好。

  在手机上用的较多的是6061和6063，其中6061的强度高于6063，使用铸造成型，能够铸造出较为繁杂的结构，可以做带卡扣的部件，如电池盖等。

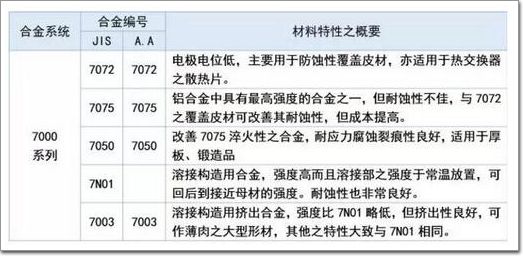

七系

  主要含有锌元素，7000系列铝合金代表7075 。也属于航空系列，是铝镁锌铜合金，是可热处理合金，属于超硬铝合金，有良好的耐磨性。 目前基本依靠进口，我国的生产工艺还有待提高。

八系

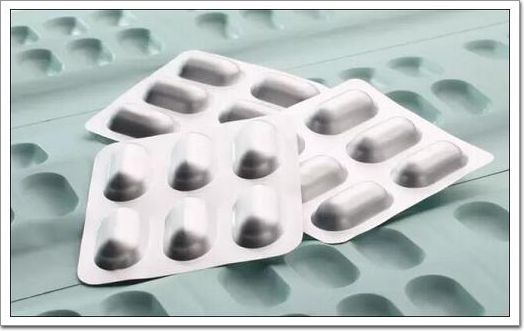

  8000系列铝合金较为常用的为8011，属于其他系列，大部分应用为铝箔，生产铝棒方面不太常用。

来源：国际金属在线
