　　建筑幕墙的防雷装置主要包括接闪器、引下线和接地装置。在建筑幕墙的防雷设计中，应充分利用建筑物的这些装置，将建筑幕墙竖向龙骨、横向龙骨和建筑物防雷网接通，连成一个防雷整体，把建筑幕墙获得的巨大雷电能量，通过建筑幕墙的防雷系统，迅速地输送到地下，保护建筑幕墙免遭雷电破坏的作用。

　　接闪器：接闪器是直接接受雷击的避雷针、避雷带、避雷网,以及用作接闪的金属屋面和金属构件等。建筑幕墙常用的防雷装置的接闪器，通常是采用直接装设在建筑物上的避雷针、避雷带或避雷网作为接闪器。用于作接闪器的避雷针所采用的尺寸，若按热稳定性检验，则只要很小的截面就够了，所采用的尺寸主要是考虑机械强度和防腐蚀问题，避雷针宜采用圆钢或焊接钢管，其直径不应小于下列数值：针长1m以下，圆钢为12mm，钢管为20mm;针长1-2m，圆钢为16mm，钢管为25mm;而对作接闪器的避雷网和避雷带宜采用圆钢或扁钢，优先采用圆钢, 圆钢直径不应小于8mm，扁钢截面不应小于48mm2，其厚度不应小于4mm。在同一截面下，圆钢的周长比扁钢的小，其与空气的接触面也小，受空气腐蚀相对也小，此外，圆钢易于施工，材料易得，所以，建议优先采用圆钢。

　　建筑幕墙接闪器布置时，对于第一类防雷的建筑物，避雷网网格尺寸不大于5x5m(或6x4m);第二类防雷的建筑物，避雷网网格尺寸不大于10x10m(或12x8m);第三类防雷的建筑物，避雷网网格尺寸不大于20x20m(或24x16m)。

　　在建筑幕墙设计时，我门通常是将建筑幕墙顶部女儿墙的盖板部分，有目的地把它设计成幕墙接闪器，因为该部分处于建筑幕墙的顶部，常用3mm铝单板(或4mm铝塑板)做为盖板。我们知道，铝板是一种良好的导体，其电场强度很大，当它沿建筑物女儿墙的顶部分布时，雷电先驱很自然地被吸引过来，是雷击率最大的部位，从而起到接闪器的作用。这样，幕墙接闪器接受到的雷电流，就可以通过幕墙女儿墙的避雷均压环和防雷引下线，安全地把雷电流引到建筑物的防雷网，并导通到接地装置，达到避雷的作用。

　　(图：建筑幕墙顶部女儿墙防雷节点图)

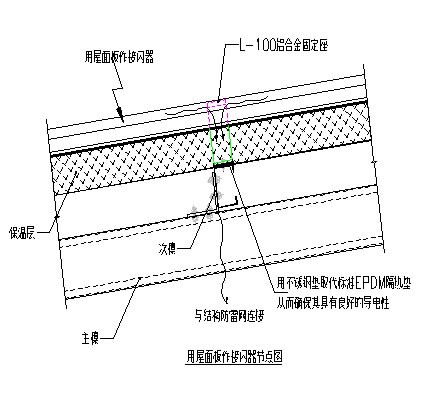

如图：用屋面板作接闪器节点图

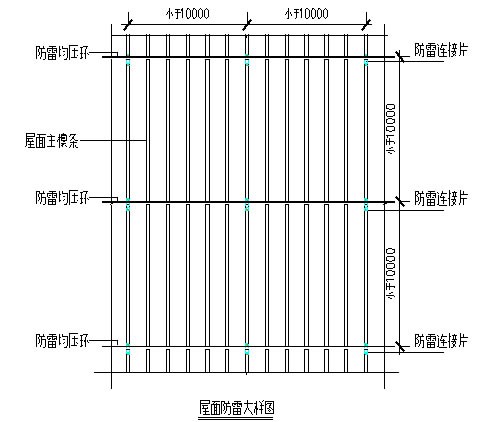

如图：屋面防雷大样图

　　建筑幕墙顶部的接闪器，通常只能防顶层直击雷，对于防侧向直击雷，主要是在建筑幕墙的层间部位，每隔三层设置一圈闭合的均压环，均压环可用直径12mm镀锌钢筋(或采用40x4镀锌钢板)焊接而成，然后通过引下线引到接地装置。均压环的设置，对于第二类防雷的建筑物,均压环环间垂直距离不应大于10m, 引下线的水平距离不大于10m。

　　对于金属屋面的建筑物, 普通的金属屋面的防雷处理是在屋面板上设置网格状避雷带作为接闪器，这种做法会影响屋面的美观性，同时由于固定避雷带需要在屋面板上打螺钉，增加了漏水隐患。如今, 越来越多的金属屋面建筑物,不单独做接闪器，而是利用建筑物其本身屋面作为接闪器，通定网格交叉点设置引下线，将电流引至底板，由底板传至结构主檩条，形成避雷体系,并与主体结构防雷体系可靠的连接。当利用建筑物本身屋面作为接闪器时应符合下列要求：金属板之间采用搭接时，其搭接长度不应小于100mm;金属板下面无易燃物品时，其厚度不应小于0.5mm;金属板下面有易燃物品时，其厚度，钢板不应小于4mm，铜板不应小于5mm，铝板不应小于7mm;金属板无绝缘被覆层。屋面板满足上述所有条件时，可以将屋面板作为接闪器，从而大大地使整个屋面更加整洁美观。
