建筑幕墙工程CAD中的单位应该如何设置?
1:插入块的时候比例总是25.4,而不是1。
2:同样的填充,画图填充是一种样子,格式刷刷的话是另一种样子。
在AutoCAD以及与其类似的CAD软件中新建文档的时候,有时会有让我们选择公制或者英制的选项,就是告诉我们,在画图前就应该确定自己画图的单位,但是往往大家都忽略了这个问题,就造成了前言中所说“问题1”的产生。这样说可能有些抽象,下面以实际的例子向大家解释一下这个问题的产生。
以AutoCAD2010为例,我们新建一个文件,弹出选择样板对话框:

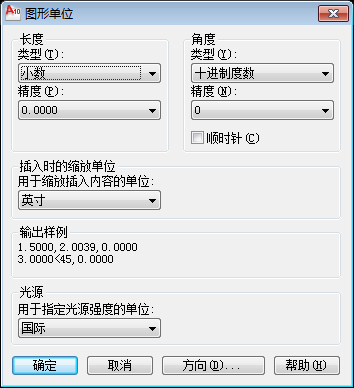

我们选择acad.dwt这个样板,新建一个图形。输入UN命令或者通过菜单栏中“格式>单位”来查看一下图形的“缩放单位”:
可以看到以acad.dwt为样板建立的图形,做块时的单位是“英寸”。
我们在这个图形中建立一个外围尺寸为10*10的图块,LI命令查看一下这个块的属性:
这个图块的“插入单位”是“英寸”。
同样的方法我们以acadiso.dwt这个样板文件新建一个图形,查看一下图形的“缩放单位”:
做块时的单位是“毫米”。
在这个图形中建立一个外围尺寸为10*10的图块,查看一下这个块的属性:
这个图块的“插入单位”是“毫米”。
现在我们把以毫米做的这个块,拷贝到以acad.dwt样板下做图形中来看一下对比:
直接拷贝过来,可以看到两个块的尺寸是一样的。
在这个图形中分别查看两个图块的属性:
发现以毫米为样板做的图块,插入到以英寸为样板做的图形中,图块的比例变为了25.4。
同样的道理,把“英寸块”拷贝到“毫米块”的图形中后,英寸块的比例也发生了变化,变为了1/25.4=0.0394。
简单解释一下这个“缩放单位”的意义:国外一套模具的图块要在国内使用,但是拿到的CAD文档是英寸为单位绘制的,插入的时候CAD就会自动根据当前图形的“缩放单位”进行单位转换,使模具的尺寸与实际相符。
但是大家实际画图的过程遇到的英制图块,大多是操作有误造成的,想要图块插入时不绽放,该怎么操作呢?
解决的方法很简单,只需要将目标图形的图形单位缩放设为与图块的“插入单位”一致或者就可以了。
在这里要说明一下,CAD图形本身是没有单位的,你画一个100长的线段,可以说它是100毫米,100英寸,也可以说它是100米。图形单位中的毫米、英寸等选项,是做块时的块中图形的单位。由于英制和公制单位的区别,也就产生了25.4这个比例。
虽然在实际画图中画的线没有单位,但在一个图形中,上公制和英制还是有共存的时候。
在很多时候,画图中要参考一下以往的图纸,同样的填充,同样的比例,填充图案却是两种样子。即使用格式刷,也无济于事。就像下面这样:
对于这种填充图案的问题,CAD有一个设置的系统变量:MEASUREMENT
这样再遇到这种问题的时候,在CAD命令中输入“measurement”,更改相应的值,再用格式刷刷一下就成功地解决了问题。
