建筑幕墙设计软件CAD中外部参照，附着与覆盖的区别

　　建筑幕墙设计工作中无疑少不了CAD的使用，其中，可以嵌套附着的 DWG 参照(外部参照)：也就是说，可以附着包含其他外部参照的外部参照。

　　外部参照可以嵌套在其他外部参照中，即可以附着包含其他外部参照的外部参照。可以根据需要附着任意多个具有不同位置、缩放比例和旋转角度的外部参照副本。

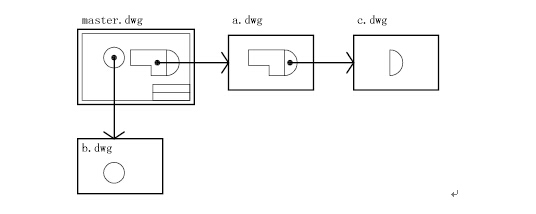

　　在以下插图中，图形 master.dwg 参照图形 a.dwg 和图形 b.dwg。图形 a.dwg 参照图形 c.dwg。在图形 master.dwg 中，图形 c.dwg 是嵌套的外部参照。

　　也可以覆盖图形中的外部参照。与附着的外部参照不同，当图形作为外部参照附着或覆盖到另一图形中时，不包括覆盖的外部参照。覆盖外部参照用于在网络环境中共享数据。通过覆盖外部参照，无需通过附着外部参照来修改图形便可以查看图形与其他编组中的图形的相关方式。

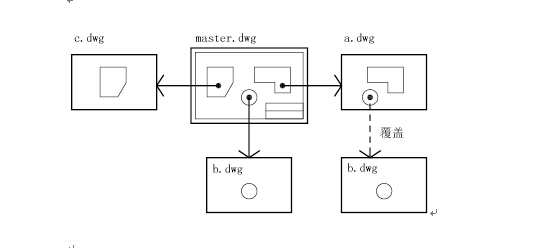

　　在以下插图中，有多个用户使用 master.dwg 所参照的图形。使用 a.dwg 的用户需要查看将由使用 b.dwg 的用户完成的工作，但是不需要对 b.dwg 进行外部参照，因为那样它将在 master.dwg 中显示两次。但是，用户可以覆盖 b.dwg，因为当 master.dwg 对 a.dwg 进行外部参照时，并不包括它。

　　已保存的相对路径和嵌套的外部参照

　　外部参照的已保存路径可以是完整路径，也可以是相对(部分指定)路径，或者没有路径。对于嵌套的外部参照而言，相对路径始终参照其直接主机的位置，并不一定参照当前打开的图形。

　　所以结构引用结构的用附着，结构引用建筑用覆盖。其实很简单，当你需要这个图形的时候，而引用你的图形的上一级人并不需要你参照的建筑图纸，所以当你引用的时候建筑图纸是覆盖。但是建筑的轴线应当是附着，因为上一级人需要看到轴线。其实覆盖就是对别人隐藏你的引用。

　　建筑幕墙设计软件CAD中一些小知识小技巧使我们的幕墙设计工作更加高效。在幕墙深化设计中更为有效，尤其是需要工程设计部团队合作的时候。
