Low-E膜在2#面还是3#面，区别在哪里？

  中空玻璃内的Low-E膜放置在哪一面，是2#面还是3#面?

图1 Low-E膜在2#面

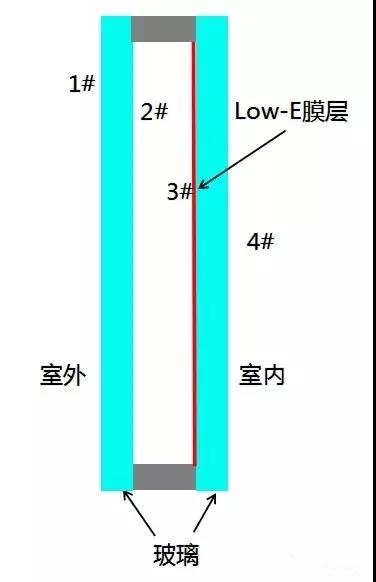

图2 Low-E膜在3#面

  总的来说，大家无非是关心Low-E膜放在不同的面，对遮阳系数、K值等参数有什么影响，下面用Window软件对不同类型的玻璃进行计算，通过数据来看Low-E膜的位置不同对应玻璃的参数到底有何不同。

01　遮阳系数SC和K值的不同

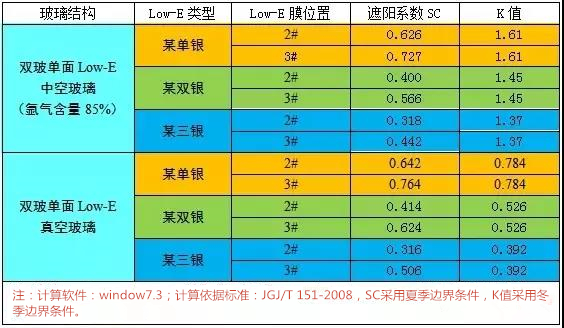

表1 玻璃性能参数随Low-E膜位置的变化

  大家由表1可见， 玻璃的遮阳系数SC随Low-E位置的变化，产生较大的改变，因此，我们可以根据不同气候区的特点及其对玻璃遮阳系数的要求，来调整Low-E膜的位置。

  而传热系数K值，无论是单银、双银或者三银，Low-E膜面位于2#或者3#时，K值不会发生变化。

02　表面温度比较

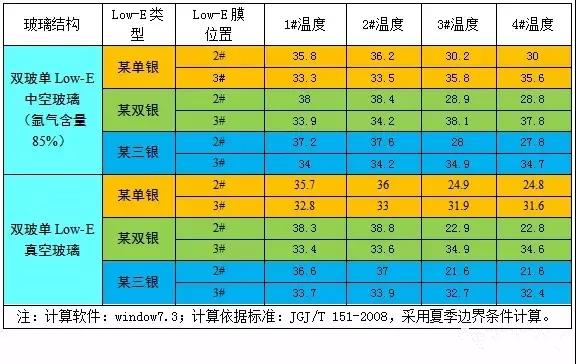

表2 Low-E膜面位于2#和3#时

玻璃表面温度的比较

  由表2可见，无论是单银、双银还是三银，当膜面在2#面和3#面时，室内侧玻璃表面即第4#面，玻璃温度差异非常大，最大可达10℃以上。因此，为了室内舒适性的需求(例如超低能耗被动房要求玻璃表面与室内空气温差不超过3℃)，减少热辐射，应优先选择将膜面放在2#。

　　03　原理分析

  那么，我们来分析一下为什么会得出这样的数据呢?

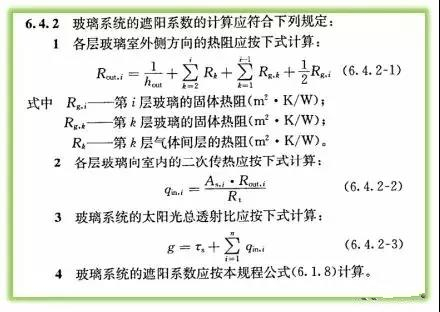

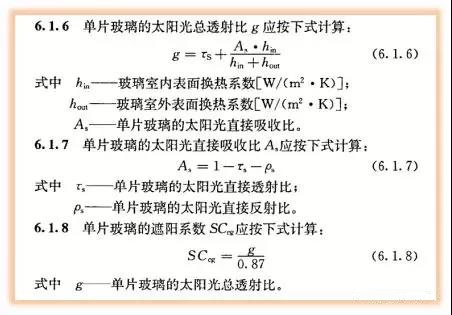

  从JGJ/T 151 门窗幕墙热工计算规程我们可以看到如下遮阳系数SC的计算公式：

  上述公式可见，若镀膜面放在2#面，有以下原因导致SC值低：1)通过第一片玻璃后，有很大一部分近红外辐射被反射掉;2)直接透过辐射少;3)吸收得热的热量由于第一片玻璃的外表面(1#面)辐射率高内表面(2#面)辐射率低，所以向室外辐射的热量多，向室内中空腔辐射的少，到达第二片玻璃的热量就少。以上三点原因使得到达中空玻璃的中空腔及第二片玻璃热量少，进而传到室内的热量较少，最终的SC值较低，第二片玻璃的两个表面温度也低。

  而当镀膜面在3#面，第一片玻璃假设为普通白玻，有以下原因导致SC值高：1)绝大部分热量会透过第一片玻璃，到达中空腔和第二片玻璃;2)3#面反射大部分近红外辐射但玻璃和膜层的辐射吸收传热导致第二片玻璃升温;3)第二片玻璃的温度高，3#面由于有低辐射膜层，导致向室外侧的热辐射少，而4#面的辐射率高，导致向室内辐射的热量多。以上三点原因导致low-E膜面在3#面比在2#面的遮阳系数SC高。

  其实两种配置的玻璃的太阳光直接透射比都是相同的，是二次传热不相同，导致太阳能总透射比不同，遮阳系数自然也就不同了。

  仔细探究传热系数的计算方法，作者认为是对中远红外低辐射率和中远红外高反射做了简化等价，使得Low-E膜在2#和3#面的K值都一样。当然这种差异在工程上是可以忽略的。

04　结论

  由上述分析可见，Low-E膜放2#和3#面，会有如下几个方面的不同：

  遮阳系数不同，但传热系数K值相同。

  室内侧玻璃表面温度不同，造成室内舒适度会有显著差异。

  室内外观察，颜色和视觉效果不同。

  基于本文的分析，在使用Low-E玻璃时，Low-E膜在哪个面不能随意选择，应根据设计要求，与镀膜玻璃厂家充分沟通，最后决定Low-E膜的位置。

来源：中国幕墙网

延伸阅读：

LOW-E玻璃

  Low-E玻璃又称低辐射的玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异的隔热效果和良好的透光性。

  玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。

优异的热性能

  外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，

  最有效的方法是抑制其内表面的辐射。普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.15以下。因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。

  室内热量损失的降低所带来的另一个显著效益是环保。寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。

  透过玻璃的热量是双向的，热量即能由室内传递到室外，反之亦然，并且是同时进行的，只是传递热量差的问题。在冬天的时候，室内的温度比室外高，要求保温。夏天室内温度比室外的低，要求玻璃能隔热，就是室外热量尽量少的传递到室内。Low-E玻璃能够实现冬天和夏天的要求，既能保温又能隔热，起到环保低碳的效果。

良好的光学性能

  Low-E玻璃的可见光透过率从理论上的0%-95%（6mm白玻很难做到）不等，可见光透过率代表室内的采光性。室外反射率从10%-30%左右，室外反射率就是可见光反射率，代表反光强度或者耀眼程度，目前为止，中国要求幕墙的可见光反射率不大于30%。

  Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。

  low-e玻璃专用清洗毛刷。Low-E玻璃在生产中，因材质特殊性，在经过清洗机时，对清洗毛刷有较高的要求。刷丝必须是高档的尼龙刷丝如PA1010、PA612等，丝直径在0.1-0.15mm为佳。因刷丝柔软性好，弹性强，耐酸碱，耐温，能够轻易的清除玻璃表面上的尘埃，且不会对表面造成刮痕。
