明框玻璃幕墙方案设计中型材的选择

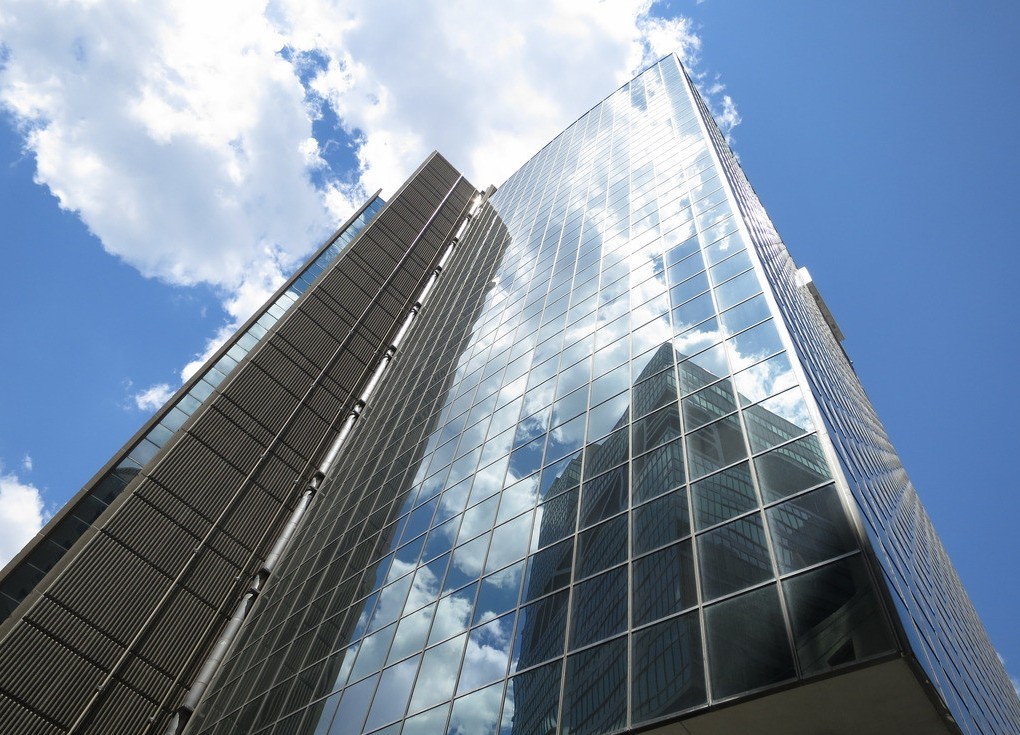

　　明框玻璃幕墙是金属框架的构件显露于面板(玻璃)外表面的框支承玻璃幕墙。按面材种类分：玻璃幕墙，铝板幕墙，石材幕墙，人造板幕墙，组合幕墙，明框是型材相对于面才而言的，本文中只说玻璃面板。

　　明框玻璃幕墙方案设计中型材的选择

　　选择方案时，要对型材进行重点考虑：

　　A.立柱(或横梁)截面主要受力部位的厚度，应符合下列要求：

　　1)铝型材截面开口部位的厚度不应小于3.0mm，闭口部位的厚度不应小于2.5mm;型材孔壁与螺钉之间直接采用螺纹受力连接时，其局部厚度尚不应小于螺钉的公称直径;

　　2)钢型材截面主要受力部位的厚度不应小于3.0mm;

　　3)对偏心受压立柱，其截面宽厚比应符合规范第6.2.1条的相应规定。

　　B.立柱可采用铝合金型材或钢型材。铝合金型材的表面处理应符合规范第3.2.2条的要求;钢型材宜采用高耐候钢，碳素钢型材应采用热浸镀锌或采取其他有效防腐措施。处于腐蚀严重环境下的钢型材，应预留腐蚀厚度。

　　C.上、下立柱之间应留有不小于15mm的缝隙，闭口型材可采用长度不小于250mm的芯柱连接，芯柱与立柱应紧密配合。芯柱与上柱或下柱之间应采用机械连接方法加以固定。开口型材上柱与下柱之间可采用等强型材机械连接。

　　D.多层或高层建筑中跨层通长布置立柱时，立柱与主体结构的连接支承点每层不宜少于一个;在混凝土实体墙面上，连接支承点宜加密。

　　每层设两个支承点是直支承点宜采用圆孔，下支承点宜采用长圆孔。

　　E.在楼层内单独布置立柱时，其上、下端均宜与主体结构铰接，宜采用上端悬挂方式;当柱支承点可能产生较大位移时，应采用与位移相适应的支承装置。

　　F.横梁可通过角码、螺钉或螺栓与立柱连接。角码应能承受横梁的剪力，其厚度不应小于3mm;角码与立柱之间的连接螺钉或螺栓应满足抗剪和抗扭承载力要求。

　　G.立柱与主体之间每个受力连接部位的连接螺栓不应少于2个，且连接螺栓直径不宜小于10mm。

　　H.角码和立柱采用不同金属材料时，应采用绝缘垫片分隔或采取其他有效措施防止双金属腐蚀。

　　JGJ102-2003条文说明第6.2.1条指出:“受弯薄壁金属梁的截面存在局部稳定问题，为防止产生压应力区的局部屈曲，通常可用下列方法之一加以控制：

　　1)规定最小壁厚tmin和规定最大宽厚比;

　　2)对抗压强度设计值或允许应力予以降低。
