明框玻璃幕墙横梁安装

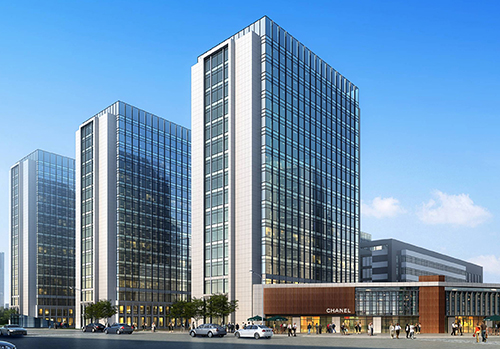

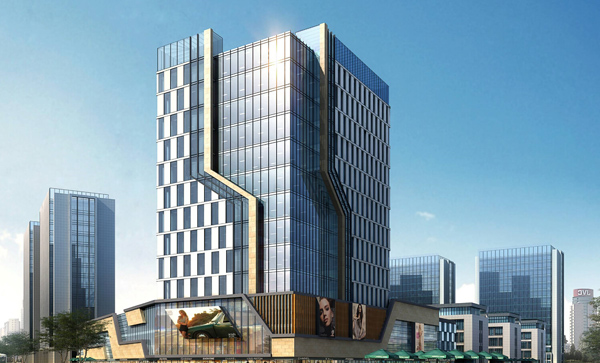

　　明框玻璃幕墙的玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面。 明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。相对于隐框玻璃幕墙，更易满足施工技术水平要求。

　　明框玻璃幕墙的横梁安装

　　a.工艺概述

　　立柱安装保护完毕后随后即可进行横梁的安装准备工作。除材料准备外还有施工准备即对横向钢角码测量定位与放线。横梁测量是对建筑误差的调整，为保证室内与室外对幕墙的美观要求，故对幕墙的垂直分格(横梁位)要做适当调整，一般调整以层为单元，测量定位后才能放线、安装。在进行横梁与立柱安装时，至少不少于3根时进行整体调平至满足要求时，再进行下一单元的安装。

　　b.横梁测量定位

　　安装工艺流程：

　　水准仪抄平→测量层高误差→分析误差→调整误差方案(报批)→调整→绘制横梁安装垂直剖面图→放线→检查。

　　水准仪抄平：用水准仪每层抄平，在抄平时要先选择每根立柱的水平线。抄平时在立柱的外侧标水平线位置。

　　c.放线误差及调整

　　测量楼层误差：水平线抄好后就测定楼层误差，误差测定后可协助确定土建楼面位置，也利于我们按楼层确定垂直分割线。具体测量法是测量每要根立柱的水平线位置至楼面距离，记录下每一个数据，然后记录每层的平均最大、最小值备用。

　　测量层高误差：取楼层误差的平均值，在一根立柱上取楼面点，然后测量每个楼面点的距离即是实际施工层高，一般情况下层高有少量的误差不需要调整，但也不排除误差很大的情况，故对误差较大的层次要进行反复测量。将每层层高一一记录下来。

　　分析误差：寻找解决办法，将记录下层的数据进行整理，然后按设计图纸一层一层对照并进行分析。如误差较少相邻正负误差可相抵又不影响观感效果，可自行调整;误差不大的可不调整;如误差较大时，必须要调整尺寸。

　　误差调整方法：

　　方案定下后要对照现场实际情况进行复核，同时要保持方案的完整性。将制定好的方案上报主管部门及设计部，对方案中调幅不大的地方，现场即可调整，但要报设计部备案。如调幅较明显，则必须通过设计部修改设计图。

　　调整：根据设计方案对图纸中有改动的地方进行调整，调整时要附有详细的文字调整说明和表面具体的尺寸位置要求。最后绘制一份调整后的施工图。

　　绘制横梁安装垂直剖面图：为了进一步明确横梁安装分格的要求，在横梁施工技术交底时要求现场管理人员绘制横梁安装垂直剖面图，在立柱上绘制横梁具体的安装位置尺寸，离楼面分格尺寸等。同时，要注意调整后的楼层标高以便复查，总之横梁垂直剖面图的尺寸尽可能详细，能说明问题，这样才能指导施。

　　放线：横梁放线是在立柱上标出横梁应在位置，在每根立柱上标出的位置都要准确无误，一般放线是遵循从中间向上下分线的原则进行。以每层水平线为标准，随时复查他格是否水平。

　　d.横梁的安装

　　立柱全部安装完毕后进行横梁的安装，横梁未安装之前，首先将角码插到横梁的两端，将横梁担住。然后用螺栓固定在立柱上。横梁承受玻璃的重压，易产生扭转，因而立柱上的孔位、角码的孔位应采用过渡配合，孔的尺寸比螺杆直径大0.1～0.2毫米。

　　由于铝合金幕墙热胀冷缩会产生噪音，设计考虑到此因素，在横梁与立柱之间进行热处理，整根横梁尺寸应比分格尺寸短4～4.5mm，横梁两端安装2mm 防噪声隔离片(2mm 缝或打胶处理)。

　　横梁在安装过程中，横梁两端的高低应控制在±1mm 范围内。同一面标高偏差不大于3mm。

　　e.检查

　　横梁安装完成后要进行检查，主要查以下几个内容：各种横梁的就位

　　是否有错，横梁与竖梁接口是否吻合，横梁垫圈是否规范整齐，横梁是否水平，横梁外侧面是否与竖梁外侧面在同一水平上。安装过程中必须作好检验记录，项目部及时做好内部验收、整改等工作，合格后组织报验，验收通过后方可转入下道工序。

　　f.整体骨架验收

　　立柱安装标高偏差不大于3mm;轴线前后偏差不大于2mm;左右偏差不大于3mm;相邻两根立柱安装标高偏差不大于3mm;同层立柱的最大标高偏差不大于5mm;相邻两根立柱的距离偏差不大于2mm;相邻两根横梁的水平标高偏差不大于1mm;同层标高偏差：当幕墙宽度小于或等于35m 时不大于4mm，当幕墙宽度大于35m 时不大于6mm;

　　横梁与挂码连接处必须加设弹性垫片;连接钢角码与立柱螺栓连接的结合面必须加垫防腐垫片，保证连接牢固可靠，并进行相关的抗荷载试验;做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。

　　g.防雷处理

　　立柱横梁安装后，应按设置进行防雷处理。

　　h.防火处理

　　防火层是依据建筑设计防火规范要求。防止层间窜火、窜烟而设计的。

　　防火镀锌板之加工尺寸，确保满足图纸要求;

　　检查工器具：安装前要先检查工器具是否完好正常。主要有：电钻、拉钉钳、射钉枪等。

　　打孔：就位后的防火板一侧固定在防火隔断横梁上，用拉钉固定，一侧与主体连接用射钉固定，在安装中先在横梁上钻孔，用拉钉连接钻孔时要注意对照防火板上的孔位钻孔。

　　拉钉：选择适当的拉钉在钻好的孔处将防火板与横梁拉锚固定。就位打射钉。将拉好拉钉的防火板从下向上紧靠结构定位，然后用射钉枪将防火板的另一侧钉在主体结构上。周边注入密封胶。在结构梁、横梁、立柱相接处均注入耐候硅酮密封胶，确保层间密封。放入防火棉，保证设计图要求之厚度。防火棉需根据设计图纸要求的厚度及现场实测的宽度尺寸进行截切后，安装于防火钢板内。安装必须在晴天进行，并可即时封闭，以免被雨水淋湿。

　　检查安装质量：防火板固定后，要检查是否固牢，是否有孔洞要补，防火棉厚度是否达到设计要求，摆放是否平整，并作好检查记录，按规定签字，整理成册。

　　明框玻璃幕墙不仅应用量大，面广性能稳定可靠应用最早，还因为明框玻璃幕墙在形式脱胎于玻璃窗，易于被人们接受。施工简单，形式传统。

　　此外明框玻璃幕墙不仅玻璃参与室内外传热，铝合金框也参与室内外传热。在一个幕墙单元中，玻璃面积远超过铝合金框的面积，因此玻璃的热工性能在明框玻璃幕墙中占主导地位。山东泰信幕墙工程有限公司，14年专注建筑幕墙设计、安装施工。山东泰信幕墙工程有限公司是中国住房和城乡建设部授予的建筑幕墙设计甲级和施工壹级企业，建筑装饰装修壹级企业。 专业的幕墙设计团队，经验丰富的安装施工人员，严格保证工程质量。遵循“正直做人，规矩干事”的理念，我们向客户提供最优质的一站式幕墙解决方案，服务范围包括幕墙系统的设计、材料采购、生产加工、安装施工、性能检测以及售后服务。
