幕墙工程防雷接地的做法

　　我国现有的建筑物防雷规范，按建筑物的重要性、使用性质以及发生雷电的可能性进行了建筑物的防雷分类。参照其规范的分类范围及方法，结合当前幕墙建筑的实际情况，我们不防将超高层建筑幕墙大于等于150m归为一类防雷幕墙，将高层幕墙大于等于100m归为第二类防雷幕墙，普通幕墙大于(30m-50m)归为第三类防雷幕墙。在幕墙工程设计和安装施工中，幕墙防雷接地该如何做呢?

　　(1)建筑结构施工阶段，在混凝土浇灌前，各钢筋之间必须构成电气连接，主要是作为接地体的桩筋、梁筋与承台的连接，选定作为引下线和均压环屏蔽网的梁、柱、板筋驳接处必须作牢固的焊接，焊接长度不得小于扁钢宽度的2倍且要求三面焊，圆钢直径的6倍且要求双面焊。使之成为可靠的电气连通。

　　(2)从六层、九层、十二层直至三十一层，每隔三层在建筑物四周结构楼板表面敷设一根-40×4镀锌扁钢，并与防雷引下线引出钢筋Ф12焊接，焊接长度必须符合要求，不得出现裂纹和焊瘤咬边和表面气孔等现象，焊接处刷两道防锈漆(所有焊接要求相同)，从而形成一道均压带。

　　(3)为了使玻璃幕墙竖向铝合金主立柱保持良好的接地导通，用-40×4镀锌扁钢一端与均压带焊接，焊接长度应不小于扁钢宽度的2倍且要三面焊，另一端用两个M8不锈钢对穿螺栓与竖向铝合金主立柱进行压接，为防止镀锌扁钢与铝合金的电化学反应腐蚀，在两者之间加垫1mm厚的不锈钢垫片，并加不锈钢平垫和弹簧垫。

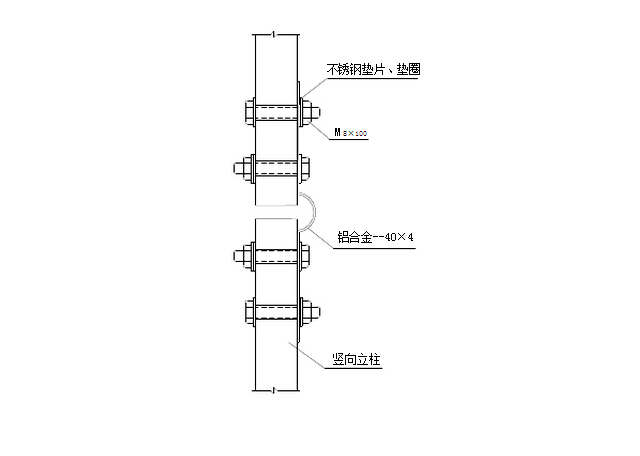

　　(4)所有竖向铝合金主立柱之间连接采用40×4铝合金制成的可伸缩的欧姆弯“Ω”进行压接，连接处上下各用两个M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。对穿螺栓压接要避开竖向立柱自身连接用的芯管。

　　(5)设置均压带的楼层所有竖向主立柱与横向梁的连接处，通过40×4铝合金角码两端各用M8不锈钢对穿螺栓进行压接，并加不锈钢平垫和弹簧垫。

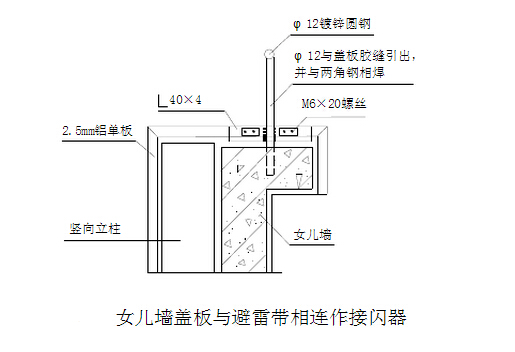

　　(6)玻璃幕墙顶部女儿墙的铝质盖板是起到引雷作用的接闪器。用Ф12镀锌圆钢沿女儿墙周圈安装，并与结构防雷引下线焊接。

在盖板内侧安装40×4镀锌角钢,每块铝板安装两段角钢，每段长为300mm，两段之间用Ф12镀锌圆钢焊接连通。并与女儿墙顶Ф12镀锌圆钢焊接。每段镀锌角钢与铝质盖板侧边之间用四个M6×20不锈钢自攻螺丝压接，在两者之间加垫1mm厚的不锈钢垫片，并加不锈钢平垫和弹簧垫锁紧。

　　建筑幕墙的金属骨架是良导体，幕墙的防雷措施不当，也有可能会遭到雷电的侧击破坏，严重的可能招至火灾，同时对于某些高层建筑，由于幕墙金属构件较多，容易产生静电感应作用，当天空雷云和大地形成电场时，幕墙的金属杆件就会积聚与雷云极性相反的大量感应电荷，当雷云瞬间放电后，雷云与大地的电场突然消失，这时幕墙的金属杆件感应电荷不能以相应的速度流散，将会产生高达万伏以上的对地电位，这种静电感应电压对人和设备都会产生极大的危害，因此幕墙的防雷也必须严格按照有关规范进行设计和施工。所以幕墙安装施工必须选择专业的幕墙设计施工团队，保证工程的质量和安全。山东泰信幕墙，14年专注幕墙、系统门窗设计生产研发安装施工，您给我们以信任，我们报以极致的细节和服务。
