浅谈幕墙结构的分类及特点（2）

  本文接上文《浅谈幕墙结构的分类及特点（1）》。

2.座立式全玻幕墙

“座装式”全玻璃幕墙的玻璃重量由底部玻璃槽承担，“座装式”与“吊挂式”的全玻璃幕墙完成后外观上没有区别。

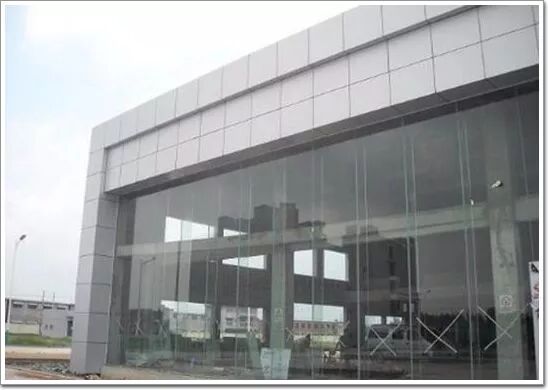

座立式全玻幕墙

  2.框架式(元件式)幕墙　

  框架式(元件式,构件幕墙的竖框(或横梁)先安装在主体结构上，再安装横梁(或竖框)，竖框和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。面板材料单元组件所承受的荷载要通过竖框(或横梁)传递给主体结构。该结构较常见的形式是：竖框和横梁现场安装形成框格后将面板材料单元组件固定于骨架上，面板材料单元组件竖向接逢在立柱上，横向接逢在横梁上，并进行密封胶接逢处理，防雨水渗透、空气渗透。

  框架式(元件式)幕墙主要特点

  (1)施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式。

  (2)主体结构适应能力强，安装顺序基本不受主体结构的影响。

  (3)采用密封胶接逢处理，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。

  (4)面板材料单元组件工厂制作，结构胶使用性能有保证。

  (5)大量安装工序现场进行，要求现场管理工作量大。

  (6)密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高;安装打胶控制点多，工序多，要求工程管理质量高。

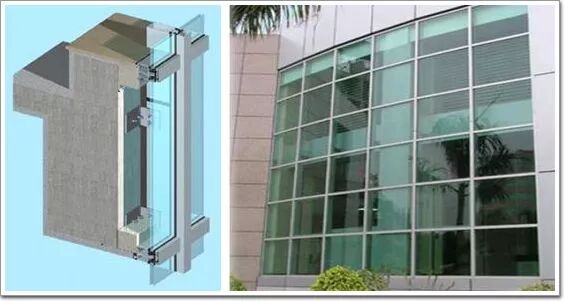

明框玻璃幕墙

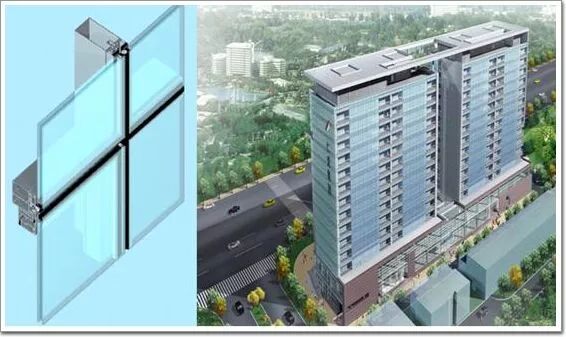

全隐框玻璃幕墙

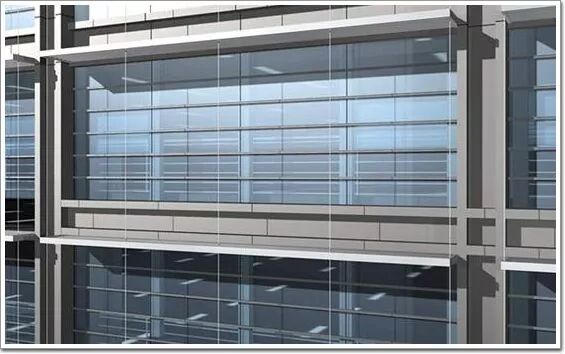

半隐框 横明竖隐玻璃幕墙

  3. 单元式幕墙是由许多独立的单元组合而成，每个独立单元组件内部所有板块安装、板块间接缝密封均在工厂内加工组装完成，分类编号按工程安装顺序运往工地吊装，安装可与主体结构施工同步进行(相差5-6个楼层即可)。通常每个单元组件为一个楼层高(或二、三个楼层高)、一个分格宽，单元与单元之间采用阴阳镶嵌的结构形式，即单元组件的左右竖框、上下横框都是和相邻单元组件对插，通过对插形成组合杆，从而形成单元组件间接逢。单元组件的竖框直接固定在主体结构上，所承受的荷载是由单元组件的竖框直接传递到主体结构。

  其主要特点为：

  (1)幕墙单元工厂内加工制作易实现工业化生产，降低人工费用，控制单元质量;大量的加工制做、准备工作在工厂内完成，从而缩短幕墙现场施工周期和工程施工周期，为业主带来较大的经济效益和社会效益。

  (2)单元与单元之间阴阳镶嵌连接，适应主体结构位移能力强，能有效吸收地震作用、温度变化、层间位移，单元式幕墙较适用于超高层建筑和纯钢结构高层建筑。

  (3)接逢处多使用胶条密封，不使用耐候胶(是目前国内外幕墙技术的发展趋势)，不受天气对打胶的影响，工期易控制。

  (4)由于单元式幕墙主要在室内施工安装，主体结构适应能力较差，不适用于有剪力墙和窗间墙的主体结构。

  (5)要求有严格的施工组织管理，施工时有严格的施工顺序，必须按对插的次序进行安 装。对主体施工用垂直运输设备等施工机械的安放位置有严格限制，否则将影响整个工程的安装。

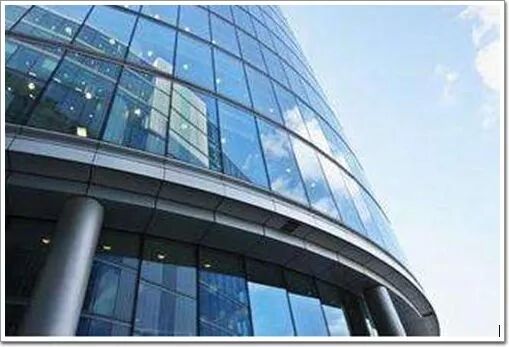

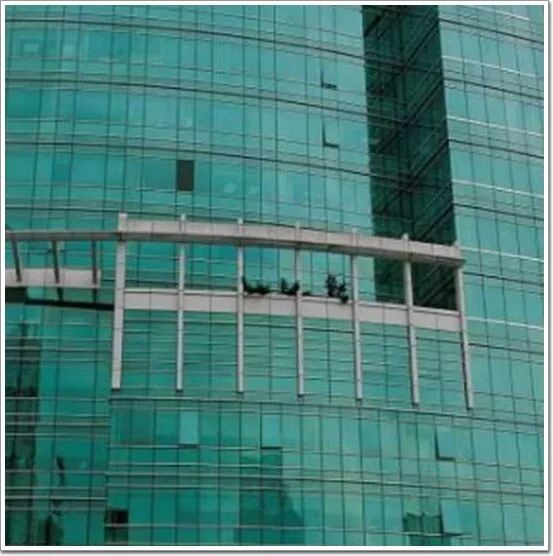

单元式玻璃幕墙

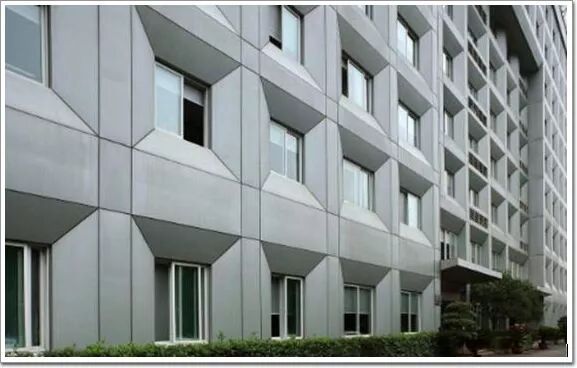

单元式铝板幕墙

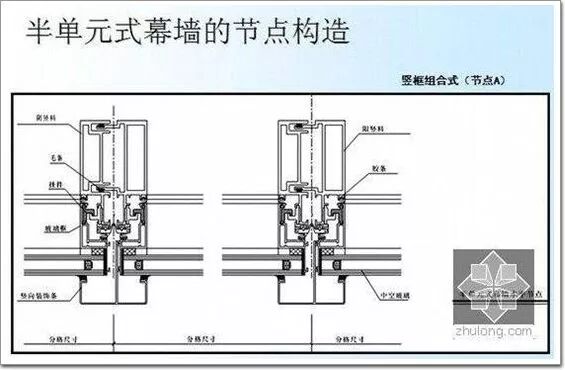

  4. 半单元式幕墙 是先在主体结构上安装竖框或竖框与横梁组成的框架，竖框和相邻竖框对插，通过对插形成组合杆。单元组件(装饰面板)再固定在竖框或横梁上。一般有两种结构形式：一种是竖框先安装在主体结构上，竖料上装有挂接板块的装置，横梁与面板材料组成单元板块，板块挂接竖料上。竖向接缝在竖框上，横向采用上下单元板块对插接缝，进行接缝处理，形成整片幕墙。另一种是竖框与横梁组成框架，固定于主体结构上，面板组成独立的小板块，挂接于框架上。竖向接缝在竖框上，横向接缝在横梁上，并进行接缝处理，形成整片幕墙。

  其主要特点是：

  (1)竖框采用对插形式，变位适应能力强，具有较强的层间位移调节能力，抗震性能好。

  (2)竖框通过对插形成接逢，对地震作用、温度变化等引起的变形适应能力好，且位移时噪声小。

  (3)易实现工业化生产，可减少现场加工、安装工序，易于控制工程质量。

  (4)现场施工周期短，接逢处多使用胶条密封，一般不使用耐候胶(是目前国内外幕墙技术的发展趋势)，不受天气对打胶的影响，易缩短施工周期。

  (5)可交叉作业施工，施工手段灵活，受主体结构影响小。

  (6)维修保养方便，维护、更换板块时不影响周围板块。

  5.双层呼吸式幕墙：

  功能要点——智能化、节能：双层幕墙的导热、遮阳特性，可以明显减少楼宇内的能量消耗。通过被动使用光能，冬季通过双层幕墙的热量损失可减少30%，夏季通过夜间散热，可使用户减少使用空调，从而减少能量的损耗。如果夜间散热和遮阳板使用正确，还可以保持室内温度低于室外。

  通风、防尘：自然通风，即使天气恶劣，也一样可以开窗换气。减少空调综合症的发生，提高人们的生活质素和工作效率。

  隔音：研究检测，对隔音效果影响最大的是通风口的开口位置。即使窗户开放，双层幕墙仍可达到单层幕墙窗户关闭时的隔音效果。不仅隔断室外噪音，而且也隔断房间之间和楼层之间的噪音。

  换气过程——夏季，出风口开启，依据热压原理(烟囱效应)，冷气会从进风口进入双层幕墙的空气缓冲层;进行热交换后，热空气从出风口排出。若内层幕墙开启，也可将室内顶部的热空气同时排出。冬季，出风口关闭，空气缓冲层在温室层的作用下，缓冲层温度会高于室外，从而也提高内层幕墙外表面温度，这样会大大降低室内热损失。

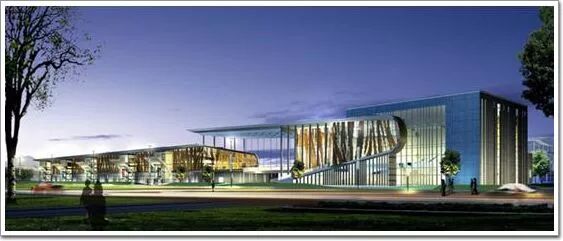

外通风双层幕墙(中国奥运射击馆)

内通风双层幕墙

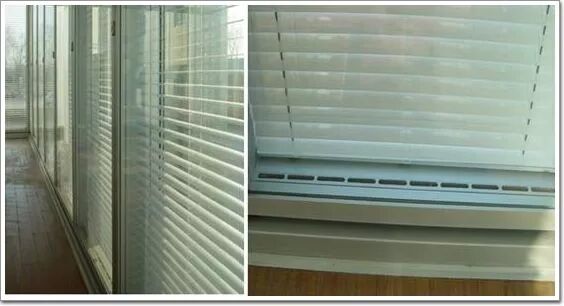

内通风双层幕墙

双层通风幕墙剖面图

  后续文章请见《浅谈幕墙结构的分类及特点（3）》。
