如何鉴别充油密封胶

  国家标准GB/T 31851-2015《硅酮结构密封胶中烷烃增塑剂检测方法》于2015年7月发布，2016年6月1日已实施。该标准适用于热重分析、热失重和红外光谱分析方法，定量或定性检测硅酮结构密封胶中的烷烃增塑剂(矿物油)，也适用于其他硅酮密封胶。

  该标准规定的热重分析试验方法可定量判定被测样品中烷烃增塑剂的含量，但该方法仅适用于双组分密封胶。红外光谱试验分析方法采用傅立叶变换红外光谱仪(FTIR)，该方法可同时适用于单组分和双组分密封胶，但只能定性。以上两种方法都可以快速鉴别密封胶是否充油，但是需要专业仪器和专业的分析人员。除此之外，GB/T 31851-2015《硅酮结构密封胶中烷烃增塑剂检测方法》中还有热失重法，该方法利用烷烃增塑剂在高温下易挥发的特点，使用鼓风式干燥箱和分析天平，一般的实验室可具备条件进行检测。

  GB/T 31851-2015规定的三种方法虽然都可以鉴别硅酮密封胶是否“充油”，但必须具备实验室的基本条件。在不具备实验室条件的施工现场或生产车间如何有效鉴别?在这里给大家介绍一个既简单又非常有效的鉴别方法—塑料薄膜测试方法。该方法利用的是矿物油与硅酮胶体系的相容性差、容易从硅酮胶体系中迁移、渗透出来的原理。将充油的硅酮密封胶与塑料薄膜充分接触，矿物油会渗透到塑料薄膜里面，导致塑料薄膜变得不平整。该方法对单组分和双组分密封胶都适用。实验过程还发现：填充的矿物油的量越大，塑料薄膜出现收缩的时间越短、收缩现象越明显。

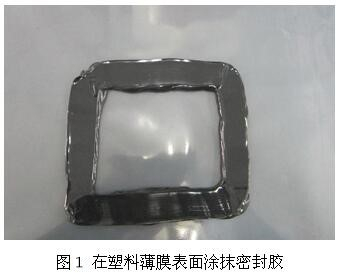

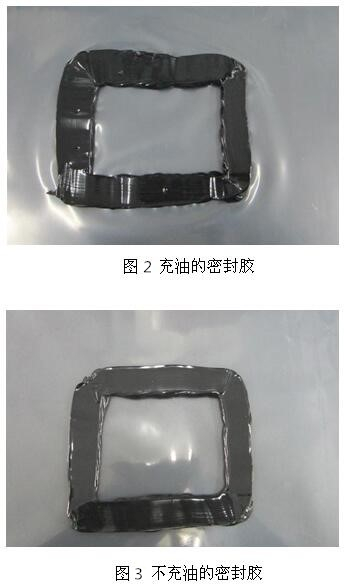

  该方法所需材料仅为一块平整的软质塑料薄膜(比如农用塑料薄膜、PE膜)。试验过程中将密封胶样涂抹在塑料薄膜上，刮平，使其与塑料薄膜有较大的接触面积，如图1所示。数小时后，一般在24小时内，密封胶有没有充油就能予以鉴别。密封胶如有充油，与之接触的塑料薄膜会收缩起皱(见图2)，而不充油的密封胶即使放置更长时间，与之接触的塑料薄膜都不会收缩起皱(见图3)。

  用户选择密封胶时，千万不要选用充油的硅酮密封胶,尽可能选择高位移级别、高品质的产品,同时还需关注产品品牌、质量稳定性以及售后服务质量。
