随心所欲,动态幕墙的炫酷你想象不到
这些项目体现了幕墙设计技术的进步和最前沿发展趋势。
在建筑实践中,几乎没有任何建筑领域能够比创造“响应式架构”更引人注目了(“响应式设计”为建筑学中的概念。此项概念为,物理空间可以根据存在于其中的人的情况进行响应。最典型的便是可以根据周围人群的情况弯曲、伸缩和扩展墙体结构,以及根据环境自动调节透光度的玻璃等等)。“响应式架构”通常被当做嵌入在建筑体系中的计算系统和动力学的直接表现者,这种结构已经成为建筑学实践中发展速度最快的领域。无论是站在可持续发展的立场,或者是纯粹痴迷于对技术的创新,人们对于“响应式设计”的关注已经成为当代建筑学研究中不可或缺的部分。
因为很多数字化驱动设计的生成和创造潜力仍然缺乏实际的反馈,所以了解当前以数字化驱动为载体的先进响应系统很能反映以上问题。不考虑背后的成本问题和潜在的性能问题,以下这些项目足以证明幕墙设计技术进展和最前沿的发展趋势。

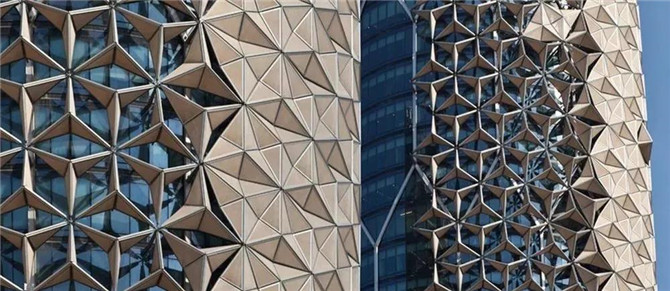

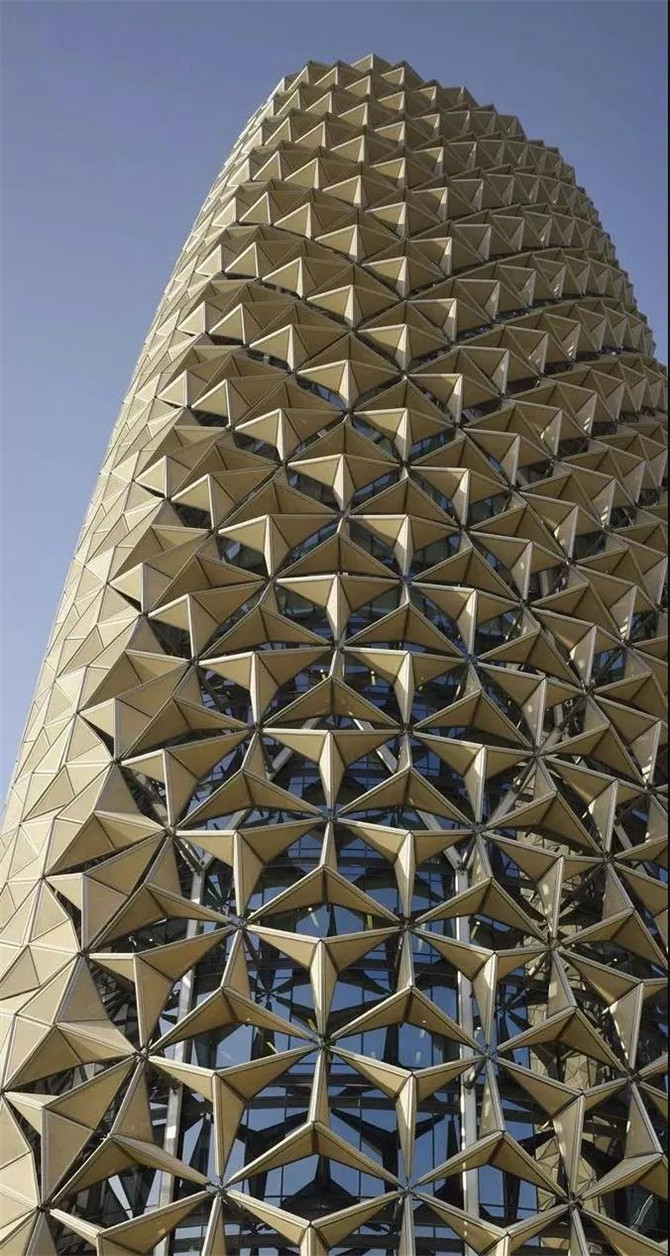

巴哈尔塔/Aedas Architects,阿拉伯联合酋长国,阿布扎比
Aedas建筑事务所设计的巴哈尔塔(Al Bahr Towers)采用了别具一格的动态遮阳系统,旨在将建筑的太阳光热量降低50%,同时也为了挑战“响应式设计”的极限。幕墙的外观灵感来自传统的伊斯兰格子式遮阳系统Mashrabiya,该系统完全由计算机调控,由此来适应不断变化的天气条件。
Images via Mega Fon

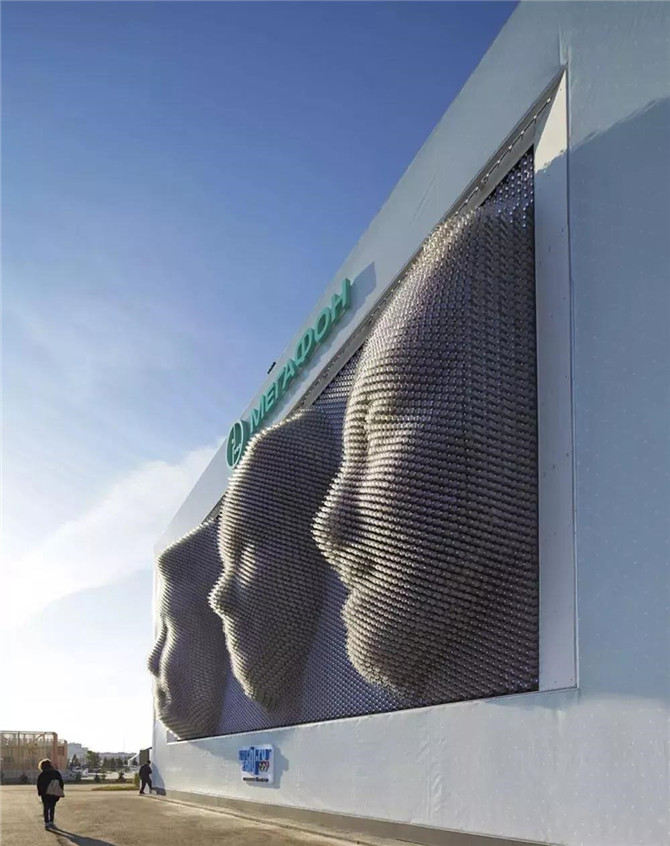

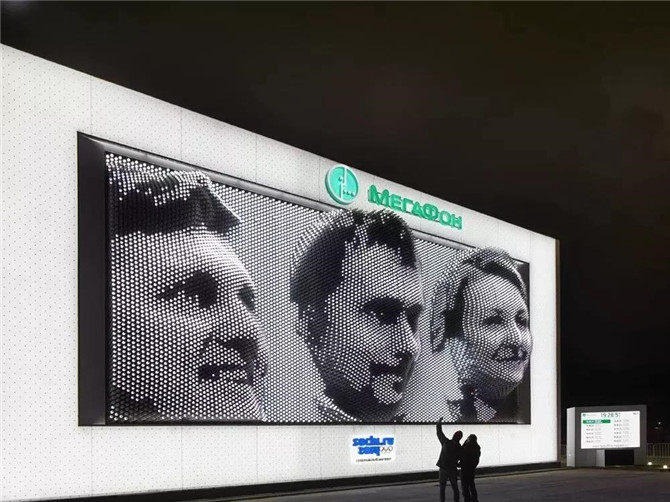

MegaFaces/Asif Kahn,俄罗斯,索契
相信大家都记得那个为索契冬奥会建造的巨大动态幕墙。建筑师Asif Khan通过在建筑的弹性表面下放置了11000个执行器,创造了一个可以在三维空间中变形、并且可以形成游客面孔的结构。由于大楼内安装了全方位摄像3D扫描系统,所以建筑幕墙上的面部表情每分钟都在变化。
Photos by Paul Ott Paul Ott

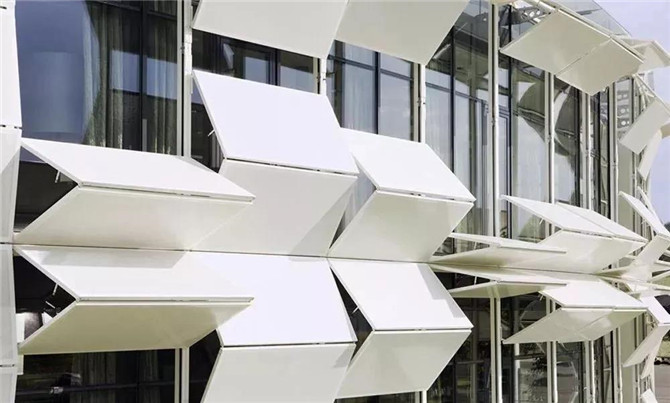

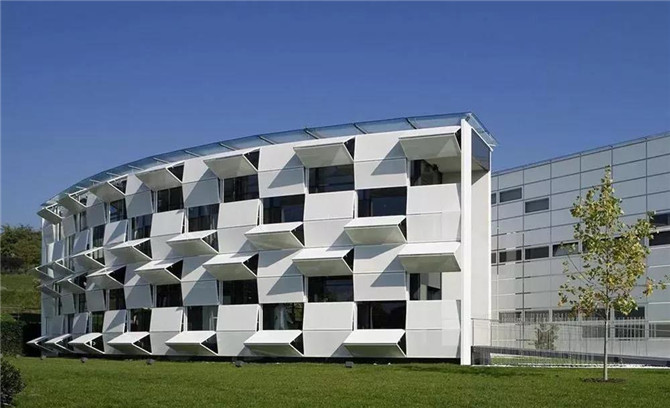

Kiefer技术展示厅/Ernst Giselbrecht + Partner,奥地利
Ernst Giselbrecht + Partner事务所设计的Kiefer Technic Showroom是办公和展览空间,其幕墙改善了建筑的内部气候。图中信封式的结构由几层材料制成,其中包括铝柱、横梁和由白色石膏包裹着EIFS立面(全称:exterior insulation and finish system外部绝缘和完成系统,这里指外墙外保温系统)。铝板穿孔由电子操控,由此将建筑外观从一个坚固的整体转变为透明和封闭表面并存的有趣结合。
Photos by Enric Ruiz-Geli

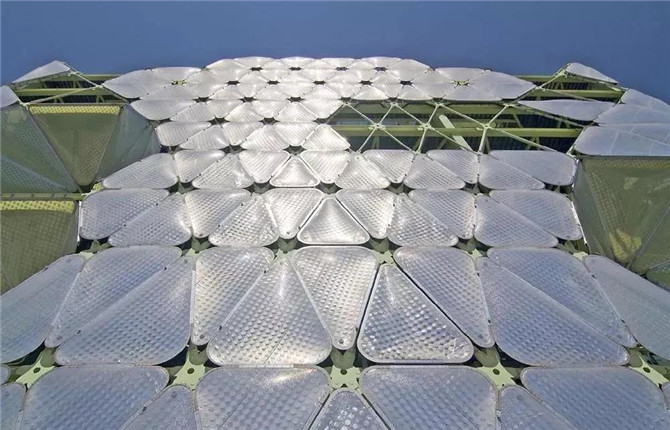

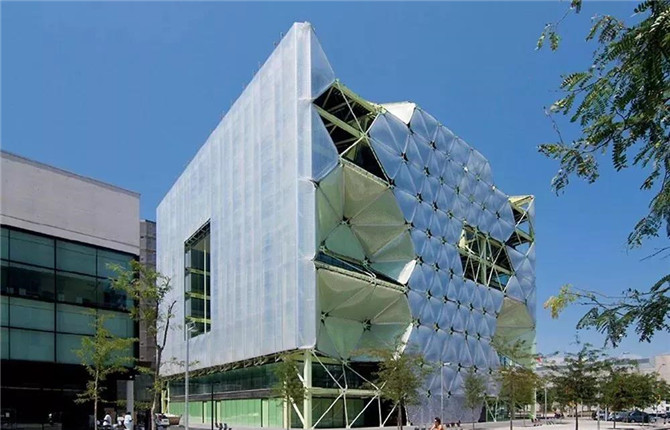

Media-ICT/Cloud 9,西班牙,巴塞罗纳
又一个极具辨识度的项目,Media-ICT拓展了幕墙设计的界限。Cloud 9事务所的建筑师设计了一种由充气ETFE(指ethylene-tetra-fluoro-ethylene,中文全称为:乙烯-四氟乙烯共聚物,ETFE 是最强韧的氟塑料,它在保持了PTFE 良好的耐热、耐化学性能和电绝缘性能的同时,耐辐射和机械性能有很大程度的改善,拉伸强度可达到50MPa,接近聚四氟乙烯的2倍。2008年北京奥运会国家体育馆及国家游泳中心等场馆中采用这种膜材料。)软垫组成的建筑幕墙,它可以做到在冬天打开、在夏天关闭。不断变化的不透明度保护了室内空间,并通过温度、湿度和压力传感器进行调整,优化建筑的能源使用。
Photo via UAP Studio

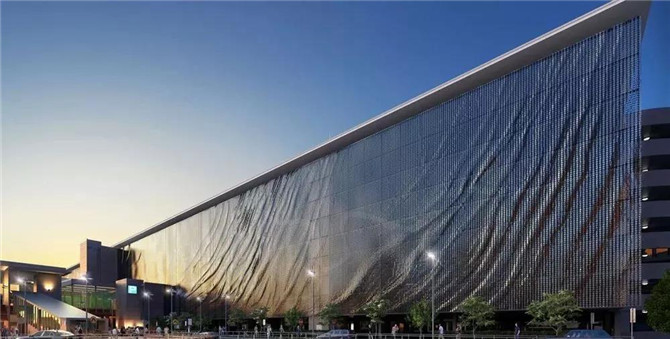

布里斯班机场国内航站楼停车场/Ned Kahn and Urban Art Projects,澳大利亚,布里斯班
艺术家Ned Kahn和UAP工作室合作,为布里斯班机场的一个短期停车场设计了一个可活动的、风力驱动的幕墙。超过250000块铝板安装在幕墙立面上,为停车内部空间提供了动态的遮阳系统。53000平方英尺(约4923平方米)的水面随着风向,形成了不断变化的纹路,就像被扰动的水面上的层层涟漪。
Photo via FG+SG Architects

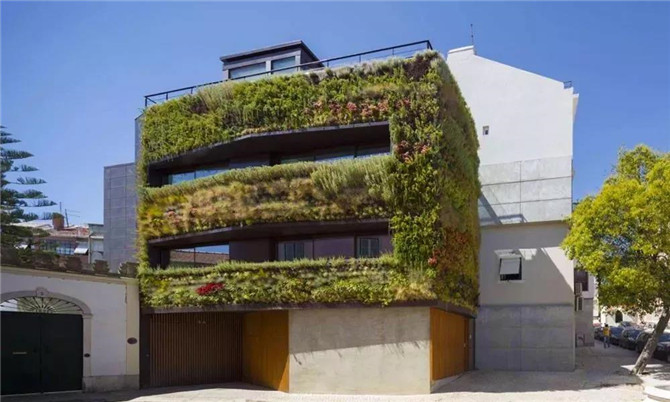

Travessa Do Patrocinio住宅,葡萄牙,里斯本
在以高科技为载体的建筑中,里斯本Travessa Do Patrocinio住宅是一座被认为几乎不可能实现的设计,它向所有绿色栖息地的爱好者展示了其可能性。FG+SG建筑事务所用来自伊比利亚和地中海的25个品种、共计4500棵植物装饰了四层楼的外墙,将这栋楼转变成一个随季节变换的会呼吸的有机体。
Photos by Christian Richters, Kim Yong

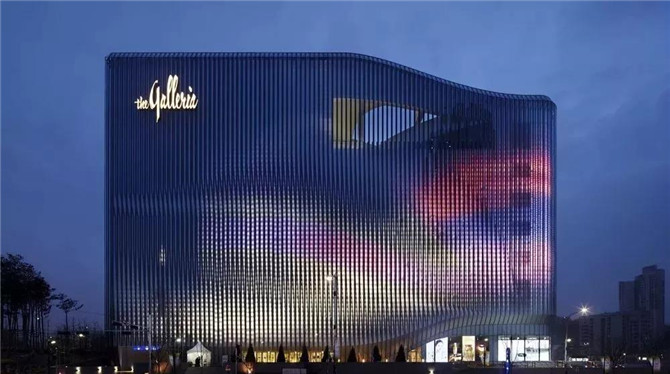

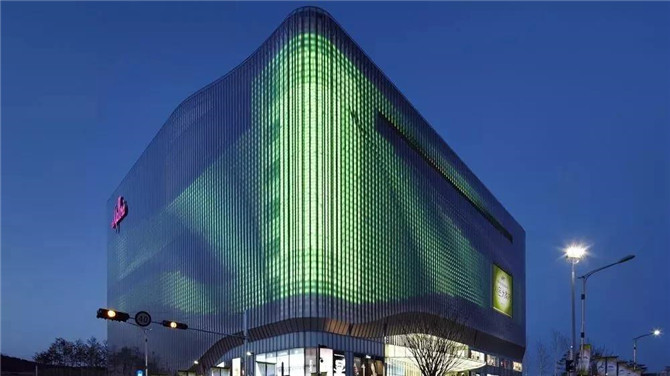

galleria centercity百货商场/UN Studio,韩国,天安
UN工作室的幕墙设计遵循了该公司对光学错觉、视差和失真的设计要求。幕墙采用两层定制的铝挤压型材,置于一层复合铝包层的顶部。外表面的波浪状效果通过两层不同的剖面形状来实现。龟纹效果则是伴随着投影和创建不同分辨率和细节的分区而形成。
One Ocean /SOMA Architects,韩国,丽水
SOMA建筑事务所的展馆为2012年世博会而设计,它看起来像一个搁浅的利维坦海怪仿生结构(leviathan,利维坦是圣经中的海中怪兽),形状像和鱼鳃如出一辙,显然与海洋生物的呼吸系统有关联。它的动态幕墙是和Knippers Helbig高级工程公司共同开发,是有史以来最大的依环境变化的自适应结构,模仿了鲸鱼的鲸须过滤器(鲸须是指生长在须鲸类口部的一种由表皮形成的巨大角质薄片。柔韧不易折断,悬垂于口腔内,呈梳状,用以滤取水中的小虾、小鱼等为食饵)。幕墙立面由108层玻璃纤维增强塑料制成,通过弹性弯曲打开和关闭外表面。建筑设有一个由216个伺服电动机组成的系统(伺服电动机是利用反馈来实现以工作为变量的系统的闭环控制的电动机)。在强风中会关闭除13个腮片外的所有腮片。
