图文并茂！钢结构施工全过程解析

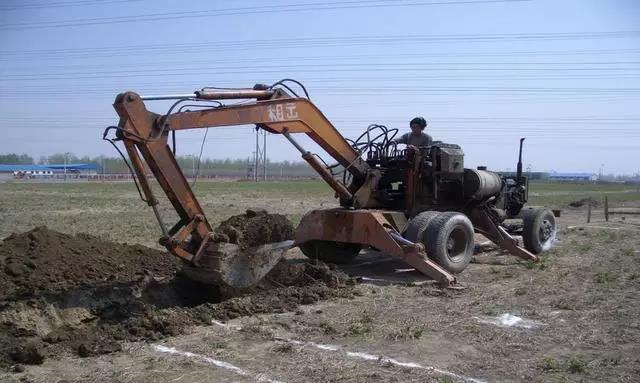

基础开挖：

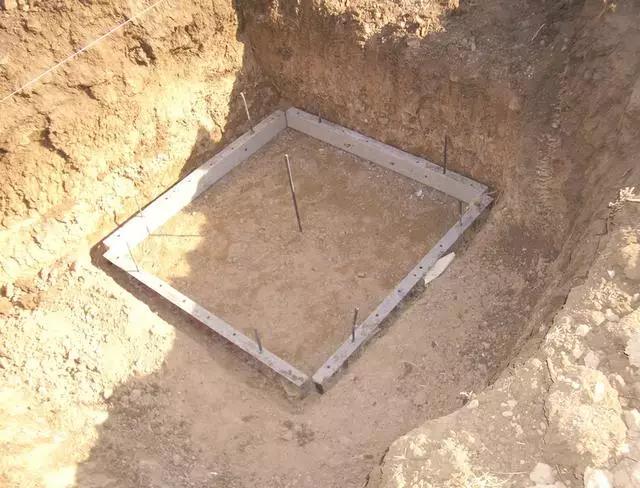

基础垫层支模：

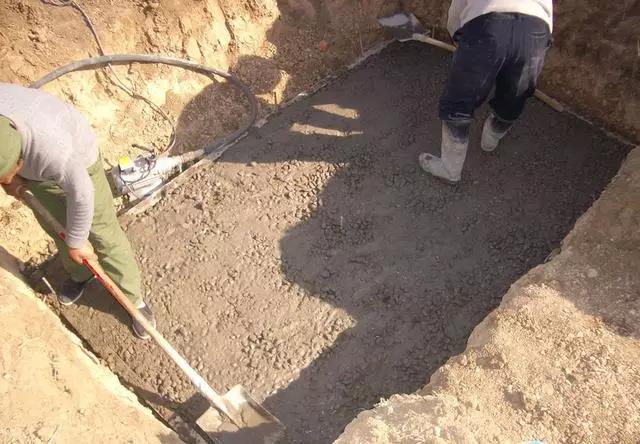

垫层砼浇注：

地脚螺栓预埋：

  先将地脚螺栓按设计尺寸组立成组；按照设计尺寸制作一块“模板”，标出轴线的位置；预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内，把“模板”套到组立好的地脚螺栓上，利用经纬仪、水准仪把模板定位好，再用电焊机把地脚螺栓与钢筋及混凝土模板固定好，固定时要保证地脚螺栓与混凝土模板的相对位置。

  浇筑砼时应注意的问题：砼浇筑前必须在螺栓的螺扣上缠油布以保护螺扣，待钢结构安装时再解开。砼浇筑过程中，要尽量避免踩在模板上，振动棒要尽量避免直接碰螺栓，特别不要碰撞螺扣。砼浇筑完毕后要派人检查柱顶标高，不符合要求的在砼初凝前整改好。混凝土浇注完毕后初凝前要重新校正地脚螺栓的位置。

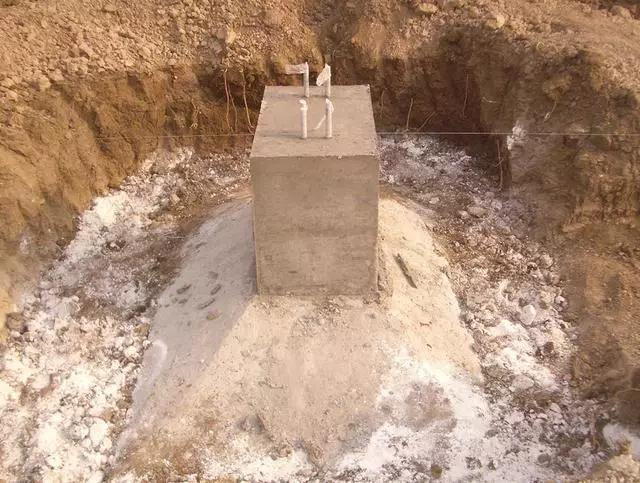

基础：

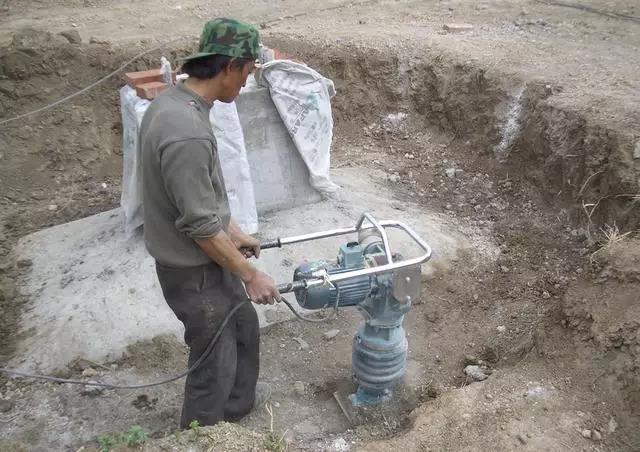

基础回填：

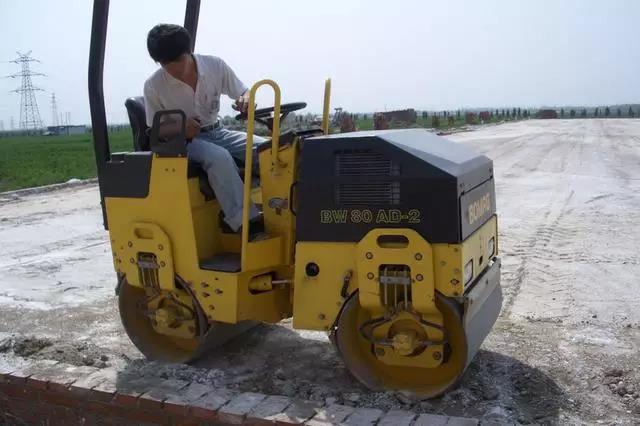

边部压实：

一、安装前的准备工作

1、核对进场资料、质量证明、设计变更、图纸等技术资料

2、落实深化施工组织设计，做好起吊前的准备工作

3、掌握安装前后的外界环境，如风力、温度、风雪、日照等

4、图纸的会审和自审

5、基础验收

6、垫板设置

7、灌筑砂浆采用无收缩微膨胀砂浆，且比基础砼高一个等级

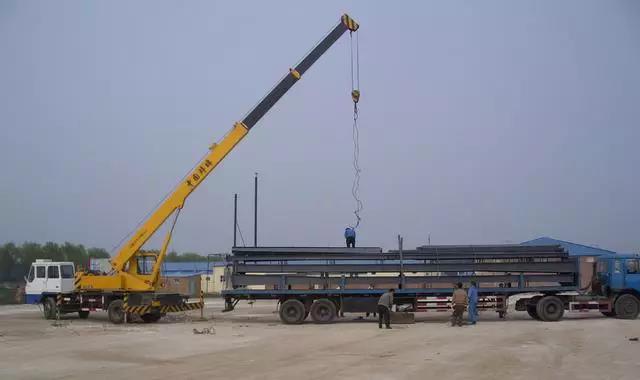

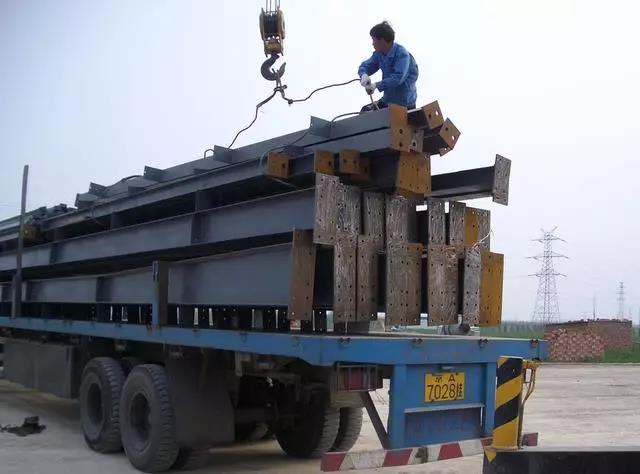

钢结构进场：

二、钢柱子安装

设置标高观测点和中心线标志，标高观测点的设置应与牛腿支承面为基准，且便于观察，无牛腿柱应以柱顶端与桁架连接的最后一个安装孔中心为基准。

中心线标志应符合相应规定多节柱安装时，宜将柱组装后再整体吊装。

钢柱吊装后应进行调整，如温差、阳光侧面照射等引起的偏差柱子安装后允许偏差应符合相应规定屋架、吊车梁安装后，进行总体调整，然后再进行固定连接。

长细比较大的柱子，吊装后应增加临时固定措施。

柱间支撑应在柱子找正后再进行安装。

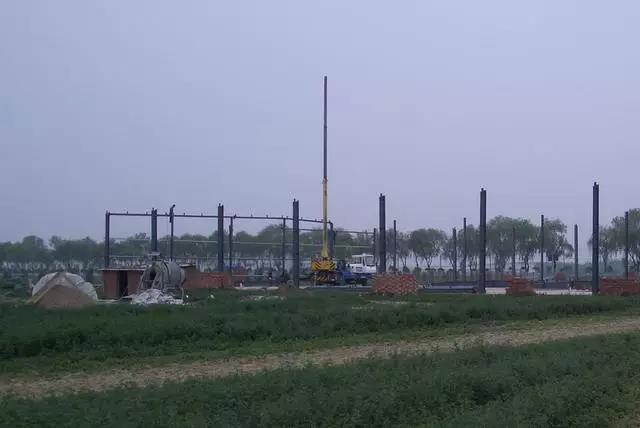

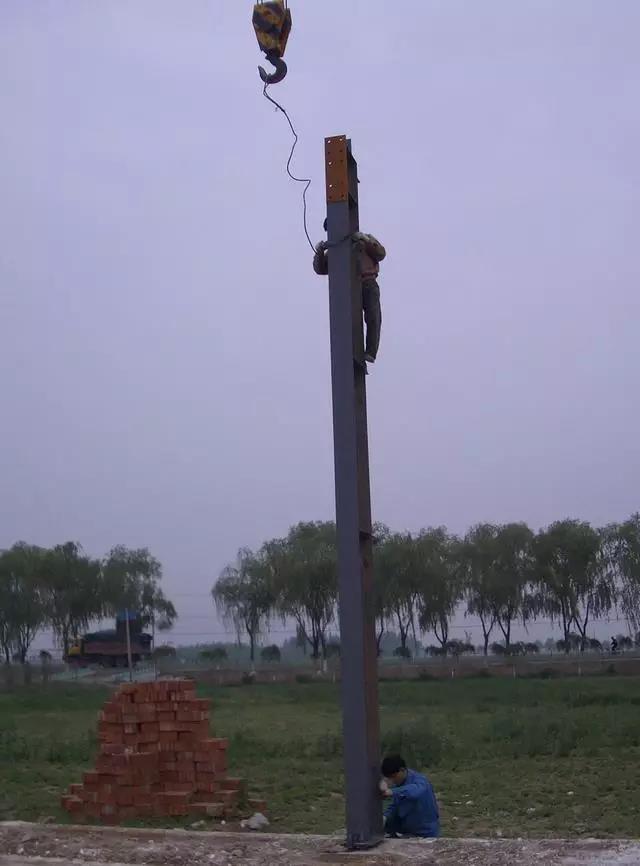

钢柱吊装：

三、吊车梁的安装

  应在柱子第一次校正的柱间支撑安装后进行，安装顺序从有柱间支撑的跨间开始，吊装后的吊车梁应进行临时固定。

  吊车梁的校正应在屋面系统构件安装并永久连接后进行，其允许偏差应符合相应规定。其标高的校正可通过调整柱底板下垫板厚度进行。

  吊车梁下翼缘与柱牛腿的连接应符合相应规定。

  吊车梁与辅助桁架的安装宜采用拼装后整体吊装，其侧向弯曲、扭曲和垂直度应符合规定。

钢架拼装：

1、屋面工程

1.1对进场的C型檩条进行检查，对几何尺寸超偏或在运输中已经严重变形的檩条，退场调换。

1.2檩条安装时，必须垂直于屋脊拉线，确保屋檩在一平面内，首先安装屋脊檩条，焊接屋脊撑杆，然后依次安装屋檩、屋面洞口加强檩，在安装下坡檩条时，必须安装拉条，并调平拉紧，保证檩条不扭曲变形，有效防止屋檩受压翼失稳。

1.3对进场的屋面板，复核几何尺寸、数量、颜色等，对运输中变形严重、涂层划伤等严重缺陷的，退场调换。

1.4设置安装基准线，基准线设在山墙端屋脊线的垂直线上，并根据此基准线，在檩条的横向标出每块或若干块压型钢板的截 面有效覆盖宽度定位线，按排板图依次铺设，并应边铺设边调整其位置、边固定，应首先安装屋脊托板。

1.5铺设屋面压型钢板时，应在压型钢板上设置临时人行木板，施工人员必须穿软底鞋，不得聚集在一起。在压型钢板行走频繁地部位，应设临时板。

1.6屋脊板、泛水板与屋面压型钢板的连接采用搭接连接，其搭接长度不小于200mm，搭接部位应设置挡水板，并设置防水堵头及密封条，屋脊板之间搭接部位的搭接长度不小于60mm，其连接件间距不大于250mm，搭接处填密封胶。

1.7天沟板的安装应注意纵向坡度。

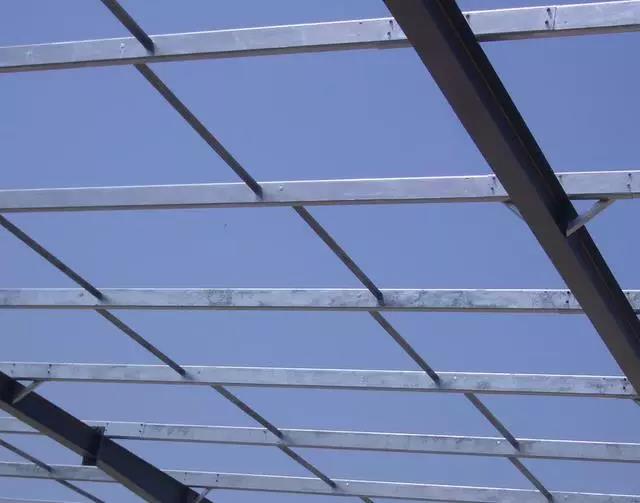

檩条安装：

拉条连接：

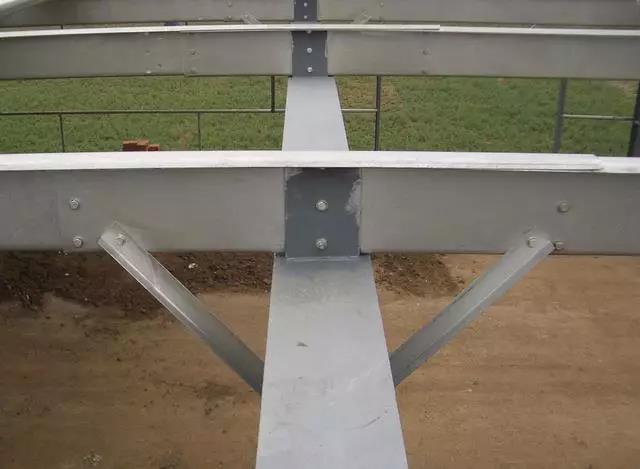

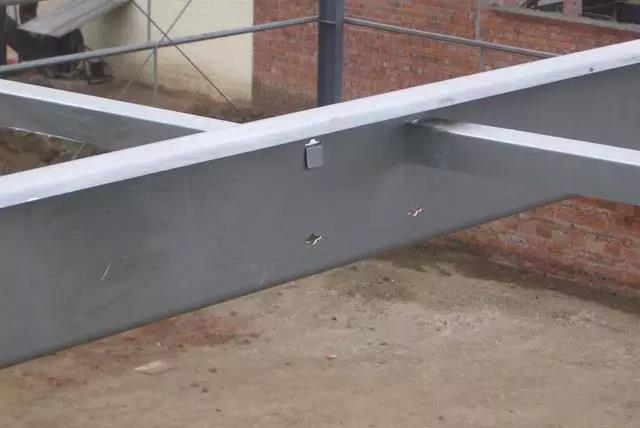

隅撑连接：

屋面板现场生产：

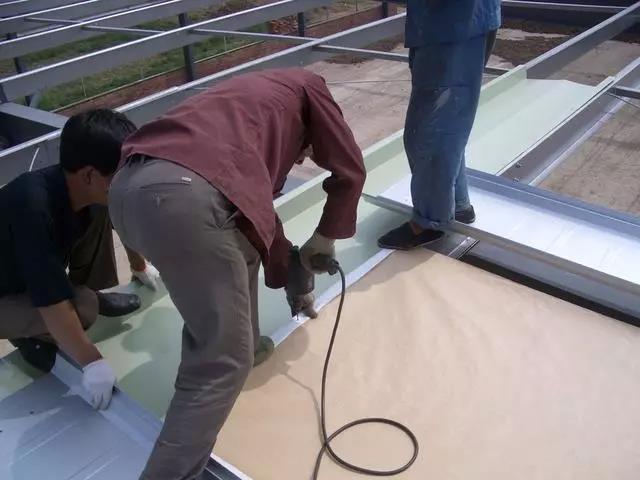

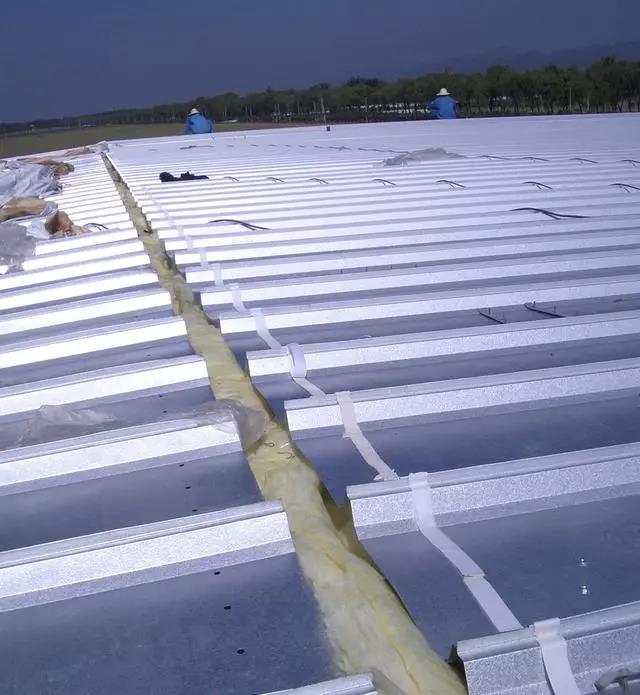

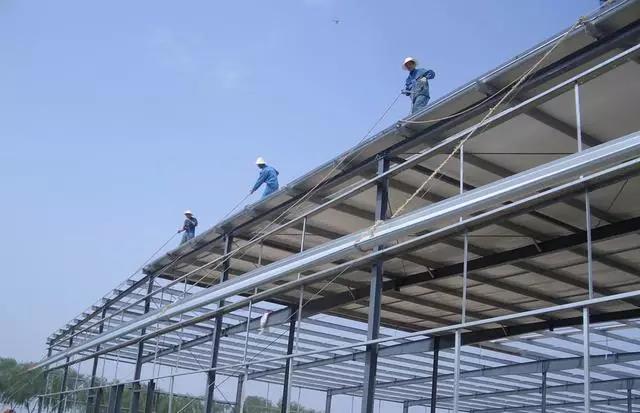

屋面板安装：

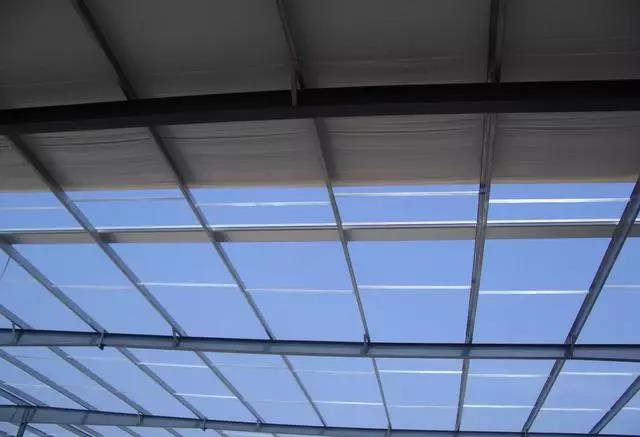

采光板安装：

屋脊：

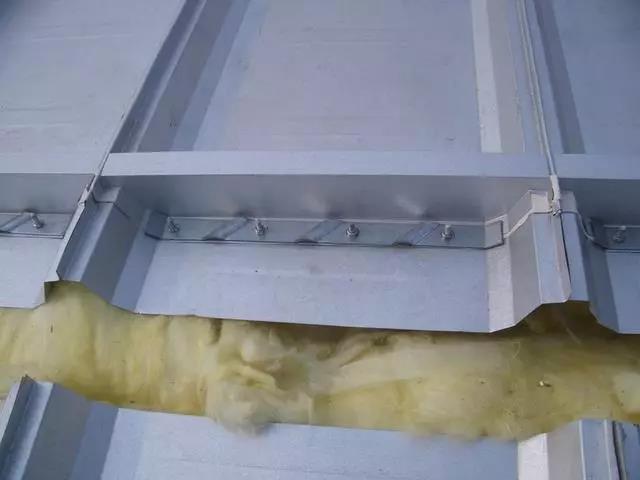

屋脊挡水处理：

2、墙面板安装

2.1、墙檩（墙梁）安装必须从顶部向下拉垂线，确保墙檩在一个平面，然后依次安装墙檩、洞口加强檩。

2.2、对墙面板的检验同屋面板。

2.3、设置安装基准线，画出门窗洞口的准确位置，以便于墙板的切边，墙面压型钢板的安装基准线设在离山墙阳角线200mm处的垂直线上，并根据此基准线，在墙檩上标出角块墙面板的截面有效覆盖宽度线。

2.4、墙面板的连接采用自攻螺丝与墙檩连接。在墙面压型板上开洞，采用按洞口尺寸画出边线法切割，然后再安装。

2.5、内、外墙板应逆主导风向铺设，泛水板之间、包角板之间以及泛水板、包角板与压型钢板之间的搭接部位，必须按照要求设置防水密封材料，山墙泛水板与屋脊板的搭接，必须先安装山墙泛水板，后安装屋脊板。

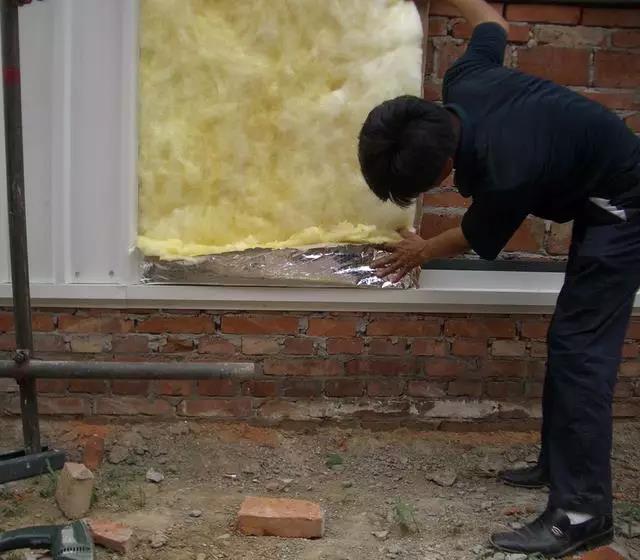

墙面保温层安装：

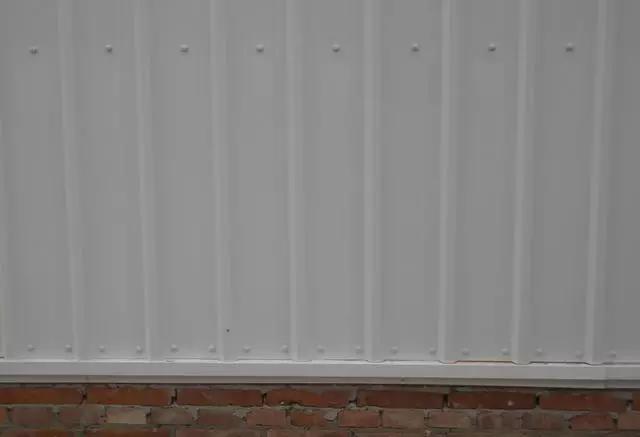

墙面板安装：
