泰信股份幕墙工程设计

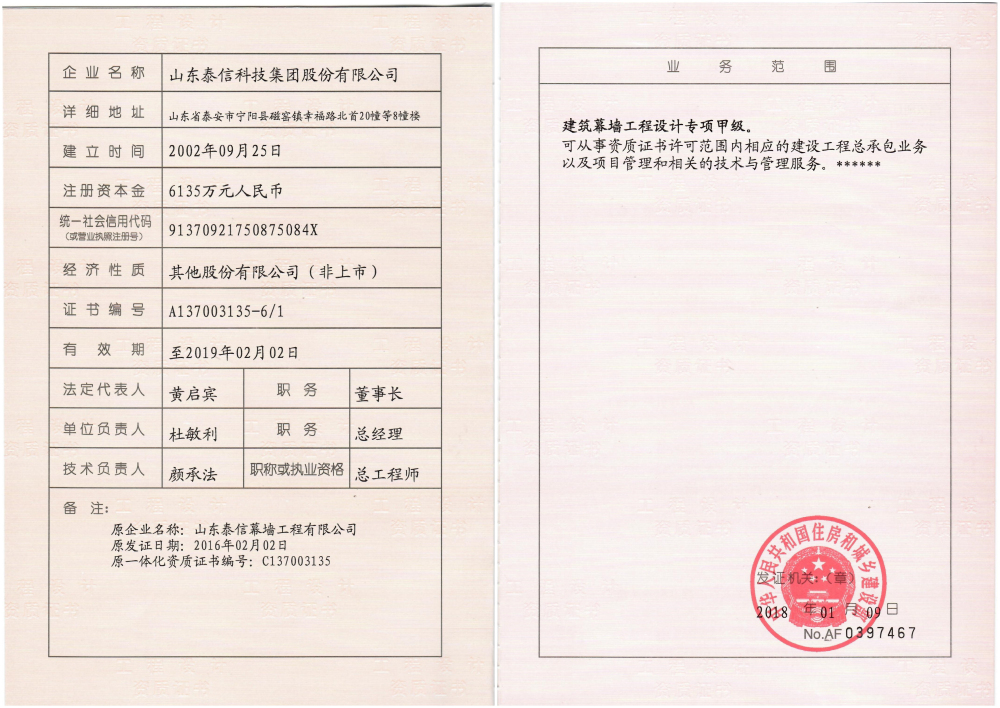

　　山东泰信科技集团股份有限公司，拥有住建部核准颁发的建筑幕墙工程设计甲级资质，并先后通过“ISO9001质量管理体系认证、ISO14000环境管理体系认证、GB/T28001职业健康安全管理体系认证”,是国内专业的建筑幕墙工程设计公司。

　　泰信现拥有100多名设计研发人员，配有专业的建筑幕墙设计团队。山东泰信一直践行“培养一流设计队伍”的理念，积极顺应时代潮流，组建BIM设计团队，并定期参加BIM模型实战培训，积极将BIM应用到建筑幕墙设计中。

　　玻璃幕墙、石材幕墙、铝板幕墙、金属门窗设计

　　幕墙方案设计

进行幕墙方案设计可缩短建筑工程的设计周期，提高整体效率，降低设计成本。

　　幕墙方案设计广义划分可分为：(1)外立面造型方案设计;(2)幕墙结构方案设计

　　幕墙方案设计范围

　　幕墙方案往往通过以下几个环节进行设计：

　　1、幕墙形式

　　建筑幕墙材料非常丰富，常见的幕墙形式有玻璃幕墙、金属幕墙、石材幕墙等，采用不同的面材，可以带来的感官上的视觉冲击力也不尽相同。

　　2、色彩

　　无论采用何种面材，都有非常多的选择空间，一种天然石材便有数百种色彩与纹案，人工材料如玻璃、金属板等，所能展现的颜色更是丰富多彩，不同色系营造出的建筑氛围也各有千秋。

　　3、表面处理

　　任何一种材料可进行后期加工处理的手法也是非常多的，玻璃可以加工成彩釉等多种工艺。全玻幕墙具有通透性。石材表面可以加工成光面、毛面，毛面石材又可划分为斧剁面、荔枝面、龙眼面、水洗面、机刨面等。金属面板可以进行拉丝、镜面、穿孔等不同手法。同时，金属面也可以进行粉末喷涂和氟碳喷涂。通过表面处理的微妙变化，来实现预想的效果。

　　4、造型元素

　　不同的建筑风格会有一些独特的造型元素作为点缀。欧式建筑常见的飞天浮雕，中式建筑常用的吉祥纹案等，不同的风格均需要特有的元素加以丰富才能显得饱满而纯正。对幕墙装饰材料的处理，能成为建筑物的画龙点睛之笔。

　　5、幕墙结构

　　幕墙结构往往是隐蔽工程的一部分，很少外露，但也有以下特殊的幕墙形式，会给外立面带来不同的视觉感受，幕墙的开启形式、立柱宽度、分隔间距均是影响外立面的重要因素。双层幕墙的围合感、点式幕墙的通透性等，都能左右建筑外观，在方案设计的过程中也是重点考虑的对象。

　　幕墙方案设计的注意事项：幕墙方案设计，作为建筑外立面的二次设计，需要与原建筑结构相符合;需要与建筑整体设计理念相符合;从面材到架构甚至到一颗螺钉、一个埋件的选用，都需要对应规范条文，保证工程质量安全;幕墙工程造价在整个项目成本中所占的比例需要严格控制;需要考虑到建筑的比例关系、色彩搭配、元素运用等，建筑物的样式、形体需要受到公众审美的认可。

　　幕墙施工图设计

　　1、熟读建筑图纸及结构图

　　了解建筑结构形式及幕墙与主体结构的关系，幕墙的基本设计要求和材料选用要求等。

　　2、平面图深化设计

　　合理深化面材完成面尺寸，与主体结构、门、窗及其他设施的做法不发生冲突。

　　3、立面图深化设计

　　根据深化后的平面图完成面尺寸，深化立面图分格尺寸。

　　4、节点图深化设计

　　对建筑物的阴阳角、门窗洞口、屋檐、及其他复杂部位石材的形状、尺寸及连接方式，应单独设计节点大样图，以表明这些部位的实际情况。

　　5、埋件、立框图深化设计

　　根据计算书及节点图设计，绘制相应的埋件、龙骨平面、立面、剖面布置图。

　　6、确定施工方案

　　确定幕墙施工图面材尺寸分格及节点图大样图的施工工艺。现场实际放样测量，出具施工图。将现场有可能出现的偏差在施工图阶段消除。

　　7、编号图设计

　　根据建筑立面图的板块分格要求，在各立面上将不同形状不同尺寸的面材分别独立编号，编号应确保唯一并方便实用，所涉及的面材编号图应清晰表达出各立面上所有不同种类的板块。

　　幕墙加工图设计

　　1、材料加工图设计

　　按安装立面图上的面材尺寸分格及节点大样图的细节进行加工详图设计。

　　2、材料加工单设计

　　根据编号图及加工图，详细编制出每块石材具体的加工尺寸及加工形状。在确定面材的具体形状及加工尺寸时，需反复核实以确保万无一失。

材料加工图及加工单的设计：需要经过施工部→设计部→采购部→加工部门→合约部，共同复核材料的厂家、品牌、材质、加工尺寸等设计要求的技术参数。

青岛硅谷大厦外装饰工程

临沂府东大厦外装饰工程

济南汉峪海风幕墙装饰工程

章丘农展馆玻璃幕墙工程
