（一）明框玻璃幕墙的安装方法

　　明框玻璃幕墙的玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面。 明框玻璃幕墙是最传统的形式，应用最广泛，工作性能可靠。明框幕墙在现代建筑中使用广泛，下面一起学习下其安装方法吧。

　　一：基层测量放线

　　(一)幕墙分格轴线的测量放线与主体结构的测量放线配合，对误差进行控制、分配、消化，不使其积累。

　　(二)在风力不大于4级情况下，每天定时校核，以确保幕墙的垂直及立柱位置的正确。

　　(三)放线的顺序：我司将于开工后派技术人员进场放线，及校核现场尺寸，确定边角尺寸反馈给技术部及早设计边角加工图。按土建方提供的轴线，经我方复测后上、下放钢线，为避免钢线摆动，每两层楼设一个固定支点，用经纬仪校核其准确性。幕墙支座的水平放线每4米设一个固定支点，用水平仪检测其准确性，同样按中心放线方法放出立柱的进出位线。每层楼的支座点焊后，由水平仪检测，相邻支座水平误差应符合设计标准，支座的焊接应防止焊接时的受热变形，其顺序为上、下、左、右对称焊接，并应检查及校核焊缝质量。

　　二：明框玻璃幕墙图纸分析

　　针对下页明框玻璃幕墙水平剖面和竖直剖面，分析有如下几方面要求：

　　(一)对于跨度较大的玻璃幕墙,通过结构计算,我们选择了工字钢作为竖向龙骨,选用方钢通作为横向龙骨,外保证外观效果,钢龙骨外外包铝合金外盖。

　　(二)铝合金内框料通过机制螺栓固定在钢龙骨上,内外框料通过螺栓连接形成空槽,再通过密封胶条将中空玻璃固定在其内。

　　(三)铝合金外框自两端插入铝合金装饰条,最后密封打胶处理。

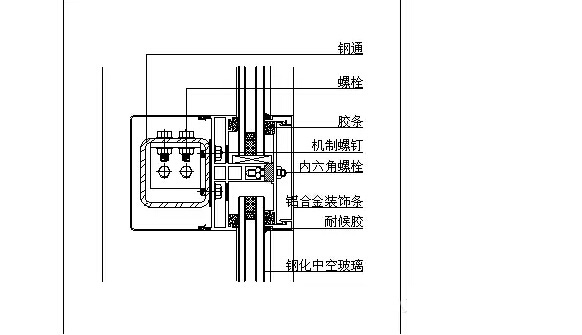

　　明框玻璃幕墙水平剖面

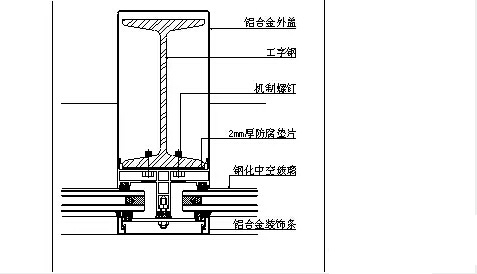

　　明框玻璃幕墙竖直剖面

　　(四)工程中铝板幕墙部分采用铝合金立柱，详见下图：

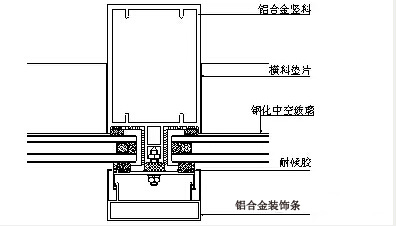

　　明框玻璃幕墙水平剖面(铝合金龙骨)

　　1. 钢支座及立柱安装

　　(一)将立柱与钢支座相连接，钢支座再与埋件相焊接，并调整、固定。按立柱轴线及标高位将立柱标高偏差调整至不大于3mm，轴线前后偏差调整至不大于2mm，左右偏差调至不大于3mm。

　　(二)相邻两根立柱安装标高偏差不大于3mm，同层立柱的最大标高偏差不大于5mm(平面玻璃幕墙)，相邻两根立柱安装标高偏差不大于2mm，同层立柱的最大标高偏差不大于2mm。

　　(三)立柱的安装顺序：幕墙立柱的安装工作，是从结构的底部向上安装，待支座的安装校核完毕后就可进行。先对照施工图检查立柱的尺寸及加工孔位是否正确，然后将副件、钢垫片、副支座安装上立柱。立柱与支座接好后，先放螺栓，调整立柱的垂直度与水平度，然后上紧螺栓，相邻的立柱水平交差不得大于+1mm，同层内最大水平差不大于2mm。

　　(四)立柱找平、调整：立柱的垂直度可用吊锤控制，平面度由两根定位轴线之间所引的水平线控制。平板玻璃幕墙安装误差控制：标高：±3mm、前后：±2mm、右左：±3mm。该工程的立柱为每层楼一根，设两个点，立柱为吊装，上下立柱的连接用芯套，上下之间可自由伸缩。

　　(五)焊接、防腐处理(此工序可在立柱或横梁安装完后进行都可以)

　　(六)防锈处理方法：涂上含锌防锈油漆。

　　(七)操作人员要求及操作过程中注意事项

　　1、工地进行的所有焊接，必须由专业焊接人员来进行。

　　2、焊机及焊接工具，尽量保管在干燥的地方，烧焊时，只把当天必须的数量要移至烧焊地点。

　　3、烧焊时，要确认身边、脚手架，要特别注意是否会因火花的而造成燃烧其它物品，并用冷水泼湿后方可动火，一定要有看火员在旁看火，并要准备灭火筒。

　　4、将焊接材料的涂料、生锈、脏物等除掉。

　　5、工程中采用接火斗的方法防止火花落下。

　　(八)当立柱或横梁安装完后，经复测，符合垂直、水平标准之后，就可进行补焊。把所有支座、螺栓、垫片等按设计图要求的焊缝高度和长度进行焊接。焊接时要特别注意防火,应在焊件下方加设接火斗，以免发生火灾。当焊接好之后，请有关单位进行隐蔽验收，符合要求之后，再刷两遍防锈漆。

　　2.横梁安装

　　(一)将横梁两端的连接件与弹性橡胶垫安装在立柱的预定位置，要求安装牢固，接缝严密。

　　(二)相邻两根横梁的水平标高偏差不大于1mm。

　　(三)同一层横梁安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求。

　　(四)调整好整幅幕墙的垂直度、水平度后，加固好支座，进行玻璃安装。

　　(五)钢横龙骨安装详见下图：

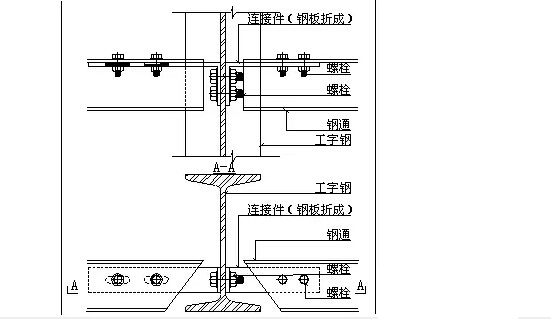

　　明框玻璃幕墙横梁安装

　　明框玻璃幕墙不仅应用量大，面广、性能稳定可靠应用最早，还因为明框玻璃幕墙在形式脱胎于玻璃窗，易于被人们接受。施工简单，形式传统。山东泰信幕墙工程有限公司，15年专注玻璃幕墙设计、安装施工。到目前为止，已成功服务1000多家大型企业，创建多个经典地标建筑，并荣获多项荣誉。
